本电路是一款基于555定时器的简易通路检测器，专为电子设备安装、调试及检修场景设计，可快速判断电路两点间的通断状态，制作成本低、操作便捷，是电子爱好者和维修人员的实用小工具。电路核心为接成滞后比较器模式的555集成电路，搭配少量外围元件即可实现通断检测功能。

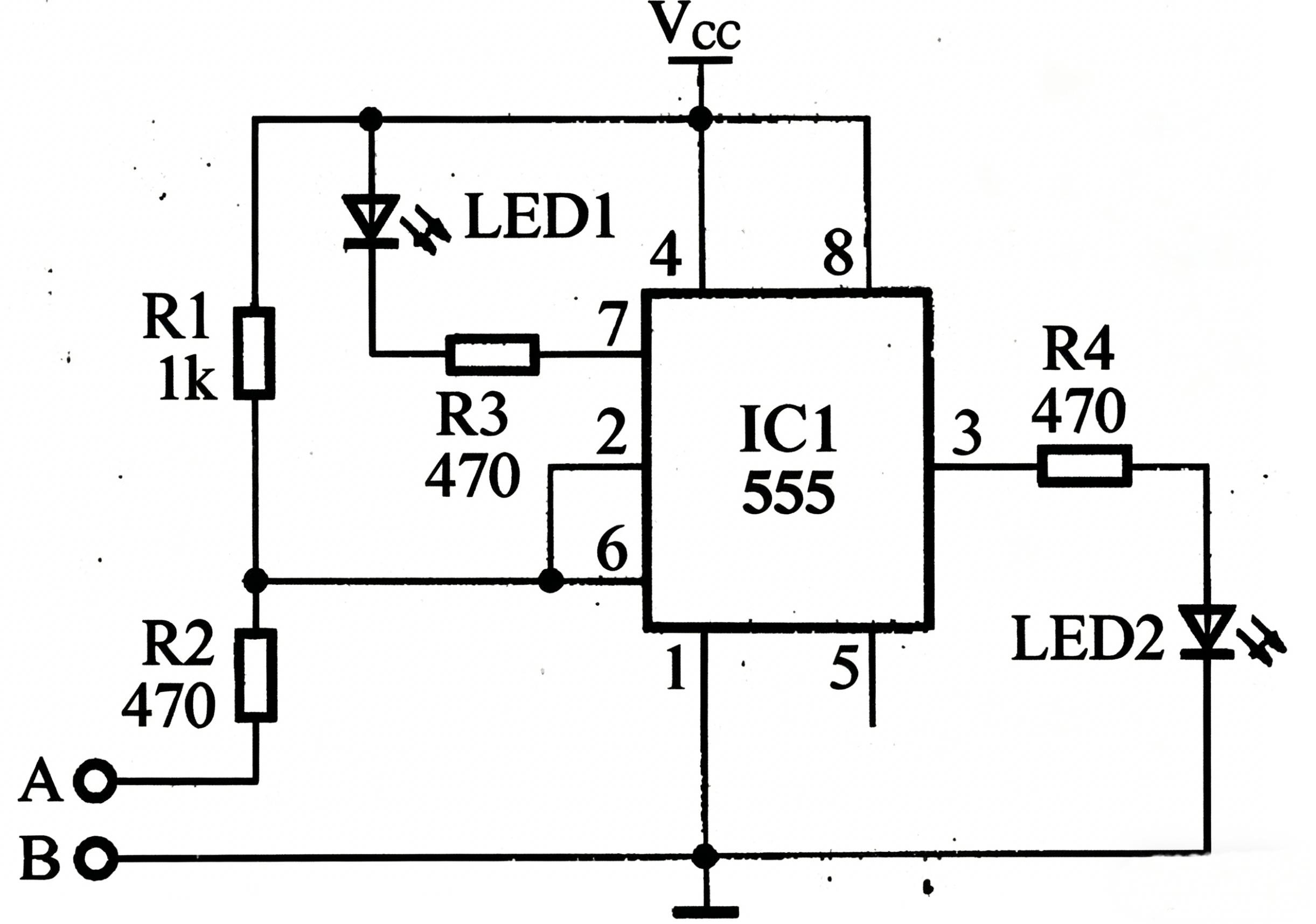

电路中A、B为一对检测探头。未检测时，A、B开路悬空，此时R1、R2的分压使555的第2脚和第6脚维持高电平状态，555内部电路输出稳定：第3脚输出低电平，第7脚内部放电管导通，因此LED1被点亮，LED2不发光，这是开路状态的初始指示。当A、B接触被测电路的两点时，若两点间等效电阻大于约30Ω，分压点电压仍高于电源电压的1/3，555的输出状态保持不变，LED1持续发光，表示电路处于开路状态。
若被测两点间等效电阻小于约30Ω，电路视为通路，此时A、B被短接，R2下端电位被拉低，555的第2脚和第6脚电压随之下降至电源电压的1/3以下，触发内部状态翻转：第3脚输出跳变为高电平，LED2点亮；同时第7脚内部放电管截止，LED1因失去电流通路而熄灭。通过两个LED的亮灭组合，即可直观判断被测电路的通断状态，LED2亮表示通路，LED1亮则表示开路。
