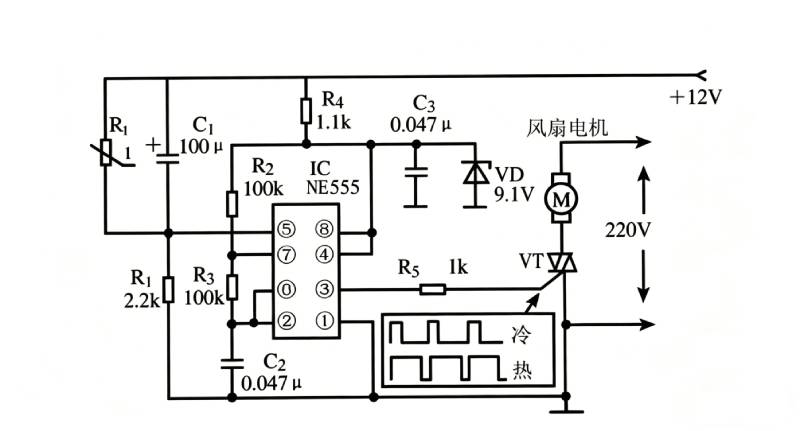

ne555调温电路图(温控风扇调速)

这是一款基于NE555定时器的温控风扇调速电路,核心由NE555构成的多谐振荡器、温度检测分压电路和晶闸管驱动电路组成。电路通过热敏电阻Rt与固定电阻R1组成的分压网络,实时将温度变化转化为电压信号,以此控制NE555的输出波形占空比,实现风扇转速的自动调节。

温度检测部分中,Rt和R1构成分压电路。当温度升高时,热敏电阻Rt的阻值变小,分压点电压随之升高,该电压直接作用于NE555的第5脚(控制端),使芯片内部的阈值电压同步抬升。这一变化会提高第6脚的翻转电压,延长电容C2的充电时间,最终使NE555第3脚输出的高电平时间延长,振荡周期也随之变长;反之,温度降低时,Rt阻值增大,控制端电压下降,高电平输出时间缩短,周期也随之缩短,从而实现了随温度变化而调整占空比的方波信号输出。

NE555输出的可变占空比方波信号,经R5限流后驱动双向晶闸管VT,控制220V交流风扇电机的通电占空比,实现转速调节。电路中的C3、VD组成稳压滤波电路,为NE555提供稳定的9.1V工作电压;R2、R3与C2构成振荡器的充放电回路,配合NE555内部结构形成基础振荡。最终,风扇电机的平均电压随占空比变化,温度越高,风扇获得的平均功率越大,转速越快,实现了自动温控调速的功能。
