74ls245的作用
74LS245是双向总线驱动器，用来驱动如51单片机的系统总线的。在应用系统中，所有的系统扩展的外围芯片都需要总线驱动，所以就需要总线驱动器。

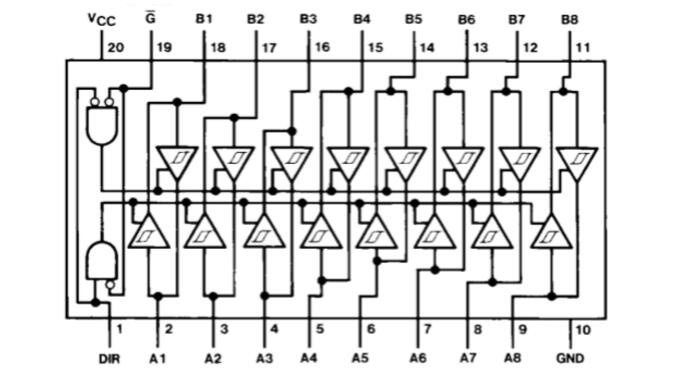

74ls245引脚及功能
第1脚DIR（T/R），为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端，A0=B0，A7=B7，A0与B0是一组，如果DIR=“1”OE=“0”则A1输入B1输出，其它类同。如果DIR=“0”OE=“0”则B1输入A1输出，其它类同。
第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。
第19脚OE，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。
第10脚GND，电源地。
第20脚VCC，电源正极。
74LS245工作原理
74LS245是用来驱动LED或者其他的设备，它是8路同相三态双向总线收发器，可双向传输数据。74LS245还具有双向三态功能，既可以输出，也可以输入数据。
如果用C51的P0口输出到数码管，那就要考虑到数码管的亮度以及P0口带负载的能力，当8051单片机的P0口总线负载达到或超过P0最大负载能力时，必须接入74LS245等总线驱动器。选用74LS245提高驱动能力。P0口的输出经过74LS245提高驱动后，输出到数码管显示电路。
工作原理：
当片选端/CE低电平有效时，
DIR=“0”，信号由B向A传输;（接收）
DIR=“1”，信号由A向B传输；（发送）
当CE为高电平时，A、B均为高阻态。

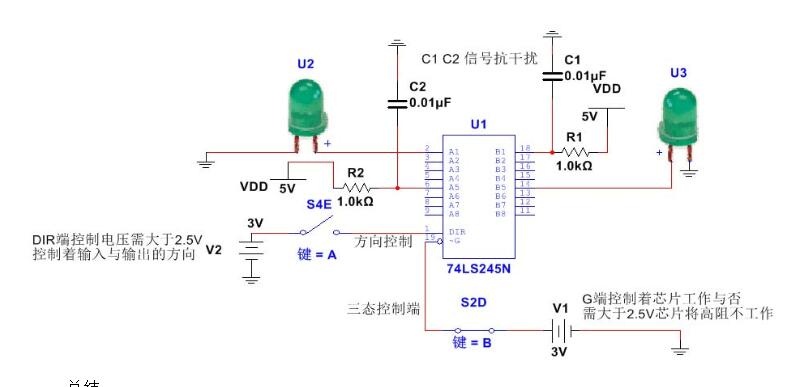

74LS245N使用及仿真详解

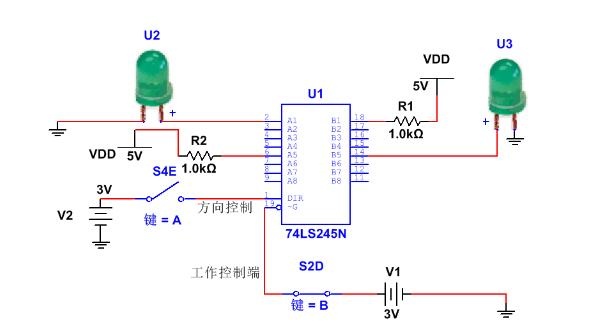

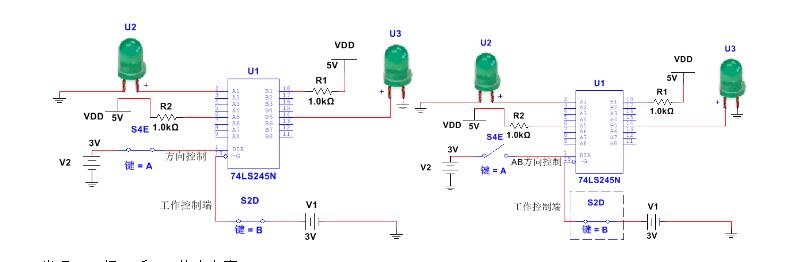

分别在工作控制端控制、方向控制端加入电平的控制，三态1仿真，在19脚～G接入高电平时，控制开关A的断路与闭合得下图仿真结果：
发现LED灯U2和U3均未点亮

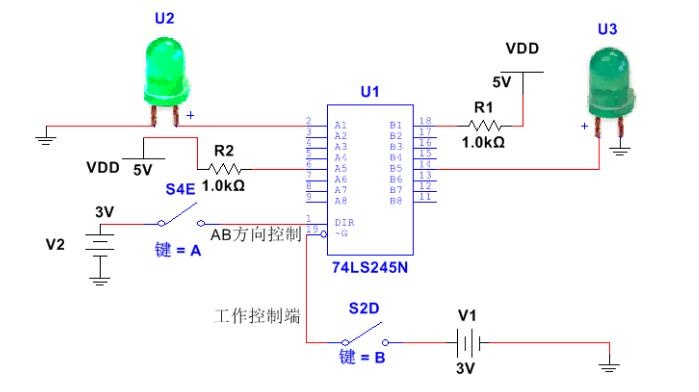

三态2仿真，在19脚～G接入低平时，控制开关A的断路得下图仿真结果：

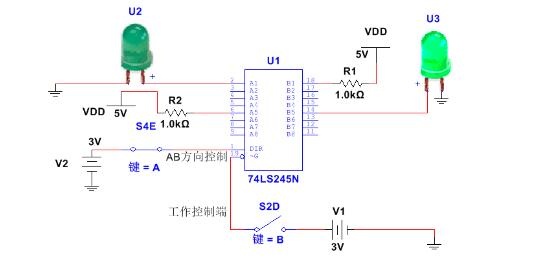

三态3仿真，在19脚～G接入低平时，控制开关A的闭合得下图仿真结果：
其他的引脚控制电压范围、抗干扰、这里我就不试验了，给大家分享总结
总结：
一、19脚控制芯片工作与否，接地（低电平）工作
二、工作状态，1脚接地（低电平）控制B向A输入信号，反之高电平A向B输入信号
三、第10脚跟20脚为电源，20脚VCC。这里仿真隐藏电源脚
四、控制端的电压应该大于2.5V才有效。
简约：
G是H时，A，B两端为高阻，不通
G是L时，DIR为L时B-AG是L时，DIR为H时A-B
备注：IC，74LS245N有的图G=E标注
注意：实际使用中G脚接地，或直流保证数据现畅通，不要悬空
