uc3845开关电源电路图:UC2844/UC3845 pdf,UC2844/UC3845 datasheet

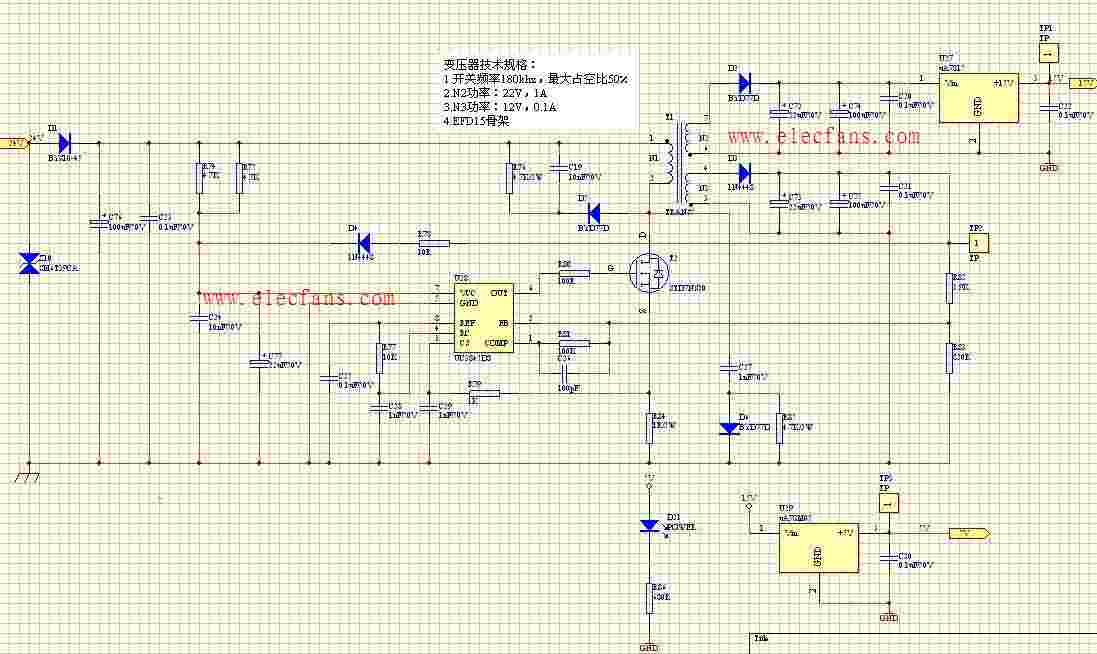

（点击电路图片可以放大查看高清uc3845开关电源电路图）
变压器技术规格：
1 开关频率180kHZ,最大占空比50%
2 N2功率：22V，1A
3 N3功率，12V，0.1A
4 EFD15骨架

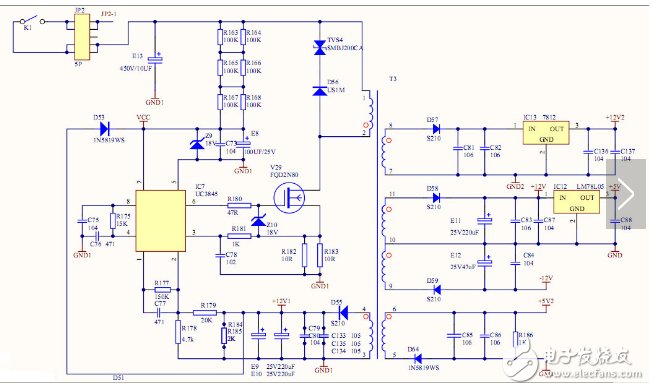

uc3845开关电源电路图之DC 12V/5V双路输出UC3845开关电源电路图：
（点击电路图片可以放大查看高清uc3845开关电源电路图）
上图是一幅直流12V、直流5V双路输出的开关电源电路图，这是一个比较成熟的电路，已经广泛应用于UPS电源，大功率开关电源等电路中做为辅助电源供电使用，此电路结构简洁、占用线路板面积很小、稳定性很高，非常适用于各种电子设备做为供电电源。
