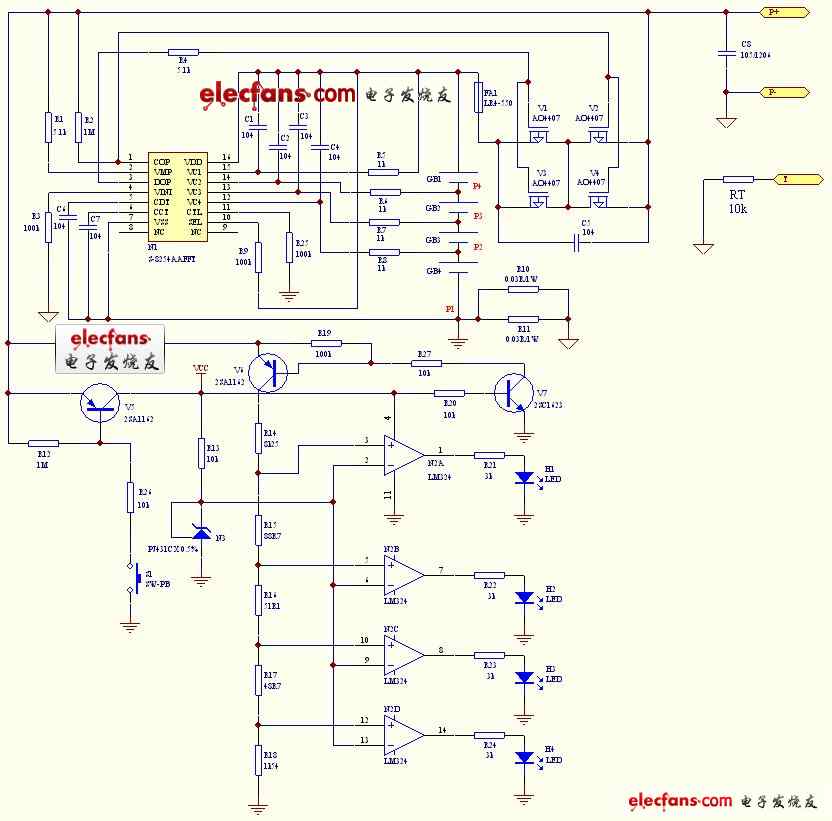

这是一个4S锂离子电池.
上半部分是电池保护电路,用S-8254.下半部分是电量指示电路.
基准是431.电阻分别是:8k25,88R7,51R1,48R7,1K54.
电量LED只有在按下按键时显示.
