利用单电源制作正负电压同时站立的电源

利用单电源制作正负电压同时站立的电源电路

（特征：正负电压同时站立）

虽然电池device的电源单元，通常是由电池构成单电源电路，不过某些情况要

求电源电路具备负电源电压。

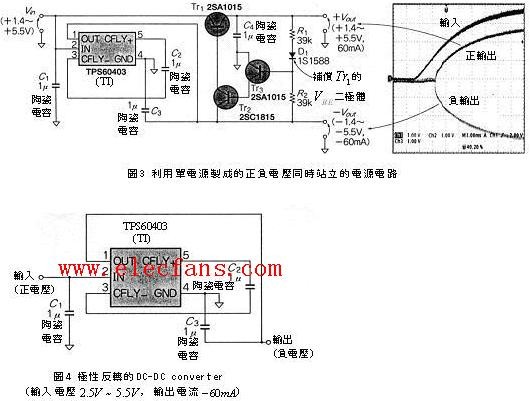

图3的电源电路可输出由单电源送出的稳定化正、负电源，一般这类型的电源电

路是以正电压当作基准再产生负电压，因此负电压的站立较缓慢，不过图3的电

源电路正、负电压却可以同时站立，图中的TPS60403 IC可使1.4V–5.5V的

电压极性反转.
