本文我们将对思睿达主推的CR6863B和XX2293B进行对比测试，看看思睿达主推的CR6863B是不是略胜一筹？一起来揭晓吧！
CR6863B
产品概述
CR6863B是一款高集成度、低待机功耗的CCM+PFM 混合电流模式PWM控制器。CR6863B轻载时会降低频率，最低频率22kHz可避免音频噪声。CR6863B提供了完整的保护功能，如cycle-by-cycle 电流限制、OCP、OTP、VDD_OVP、UVLO 等。软启动功能可以减少系统启动时MOSFET的应力，前沿消隐时间简化了系统应用。
通过频率抖动和软驱动电路的设计，降低开关噪声，简化了EMI设计，CR6863B还提供VDD电压从8.5V—36.5V 更宽的工作范围。CR6863B 提供SOT23-6L 的封装。
主要特点
较低的启动电流 (大约3μA)
内置软启动减少MOSFET应力
CCM+PFM控制模式
内建同步斜坡补偿，消除次谐波震荡
内建频率抖动功能，降低EMI
内置65kHz开关频率
轻载降低工作频率
VDD电压8.5V—36.5V，工作范围更宽
VDD过压保护功能
内置前沿消隐电路
内置过温保护
过载保护
SOT23-6L封装
基本应用
AC / DC适配器
电视及监视器电源
充电器
存储设备电源

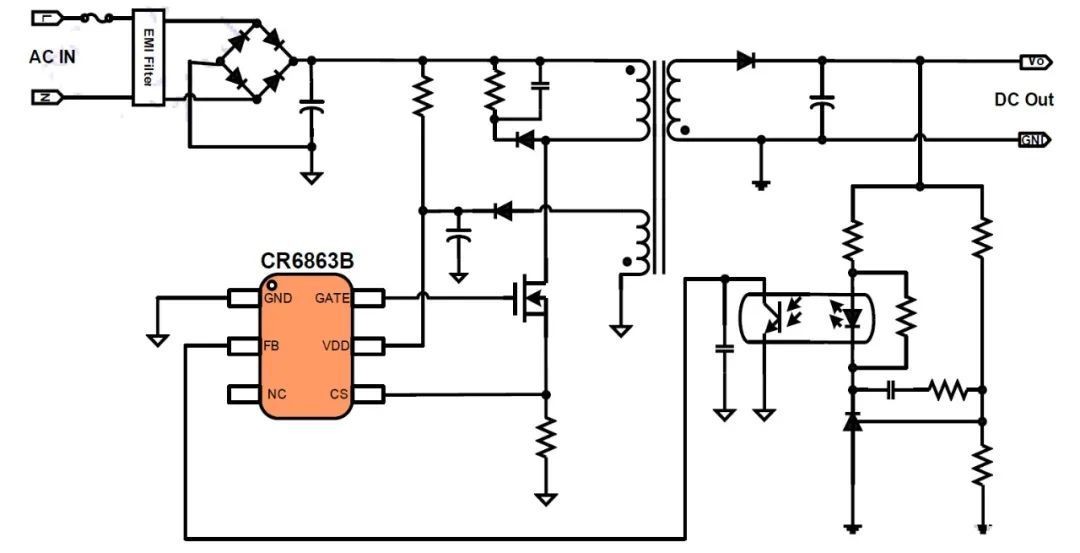

典型应用

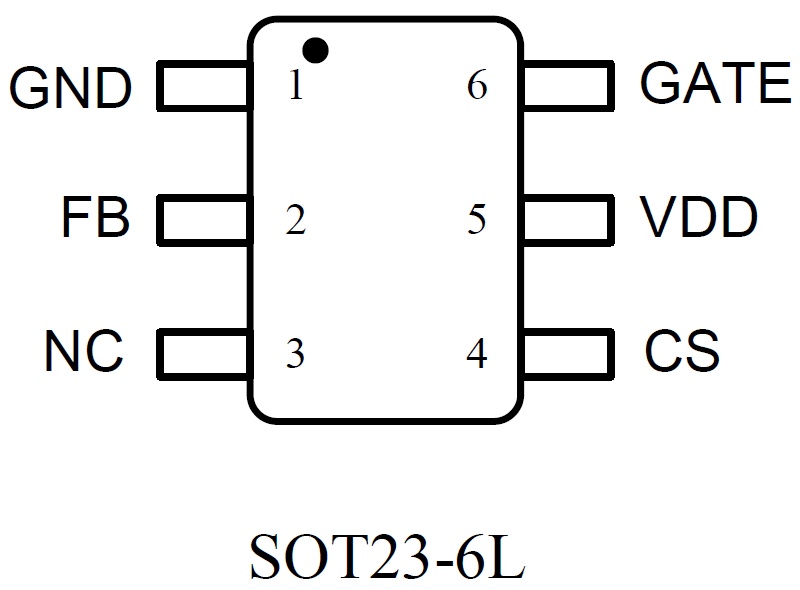

管脚排列

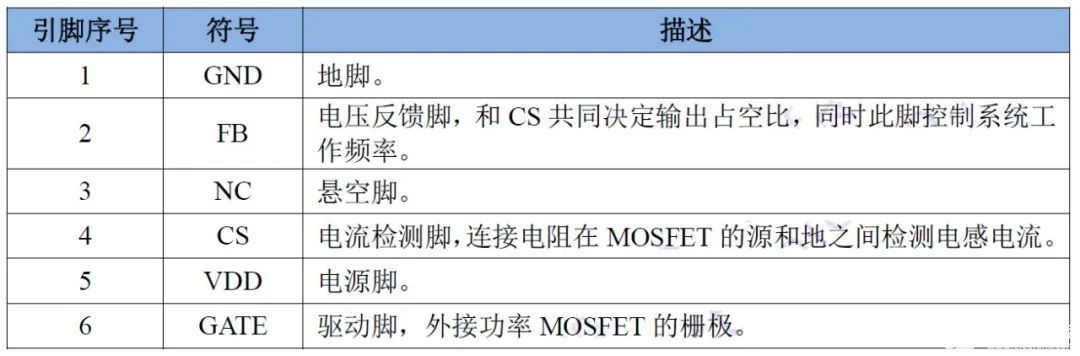

管脚描述
对比测试报告
一、样机规格
输出电压12V、输出负载2A。
修改参数：
直接替换IC，R5、R6由3R改为2.2R；R4由3R改为2.4R；R11由3R改为0R ；D7由A7改为RS1M。

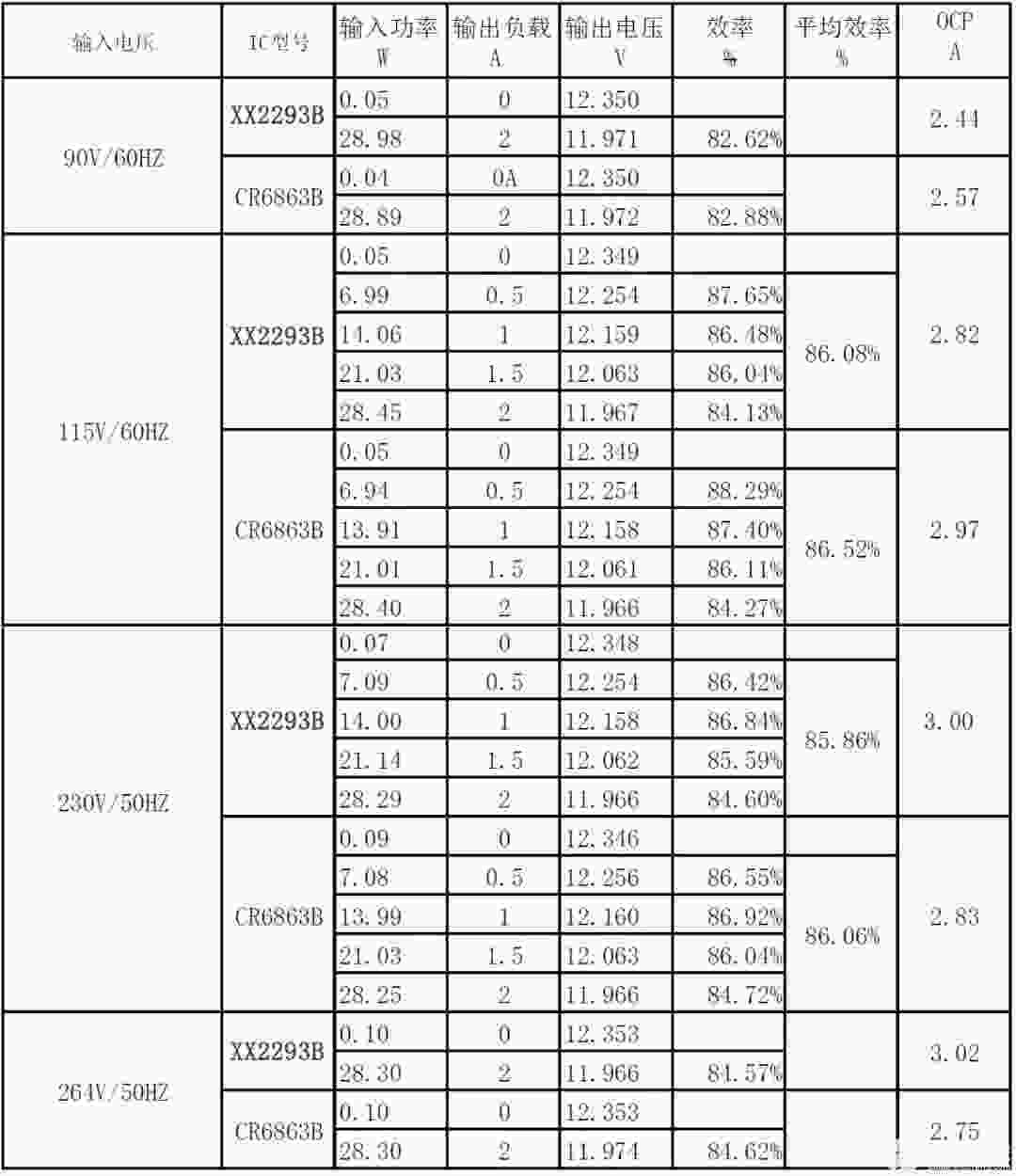

二、基本电性参数
三、基本波形

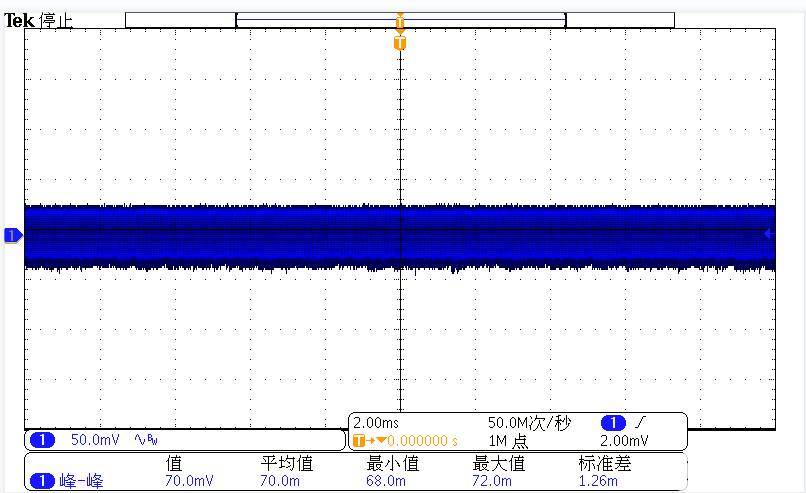

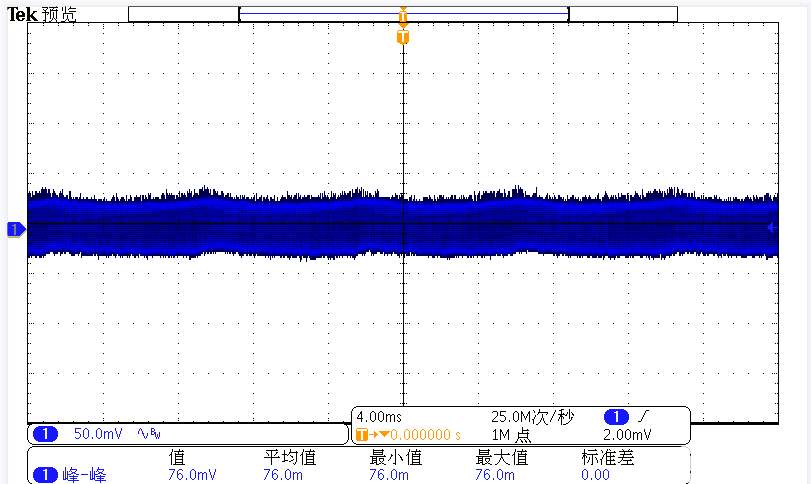

XX2293B 90V/60HZ输出纹波

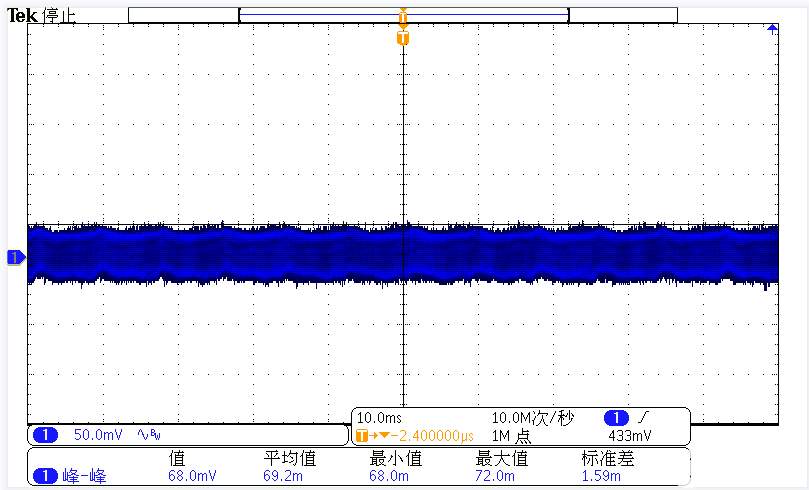

CR6863B 90V/60HZ输出纹波

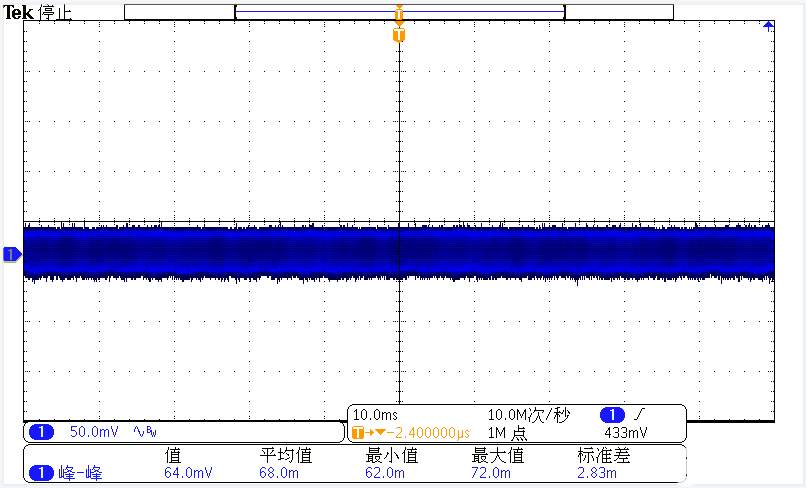

XX2293B 264V/50HZ输出纹波
CR6863B 264V/50HZ输出纹波

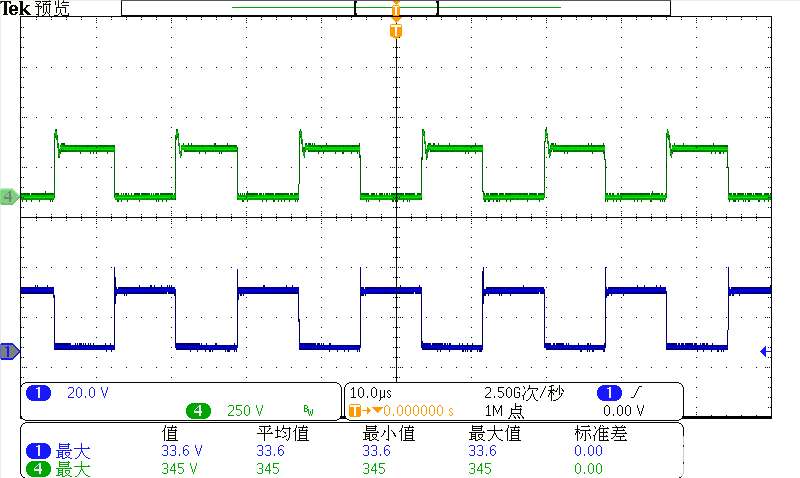

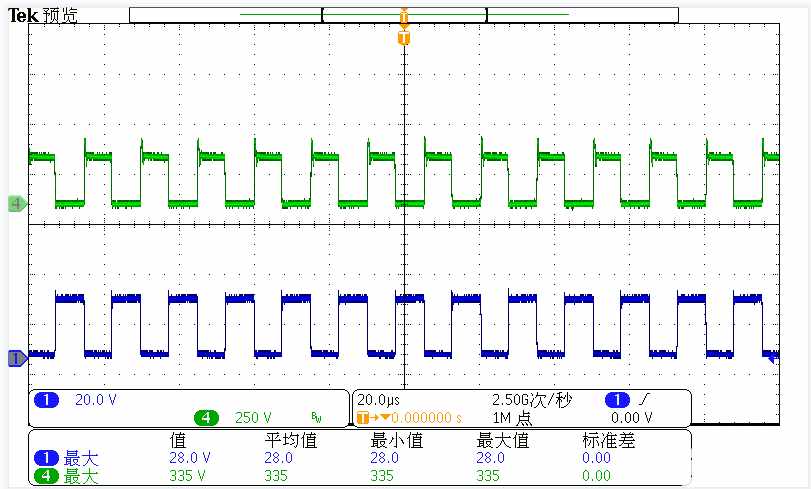

XX2293B 90V/60HZ MOS波形+肖特基波形
CR6863B 90V/60HZ MOS波形+肖特基波形

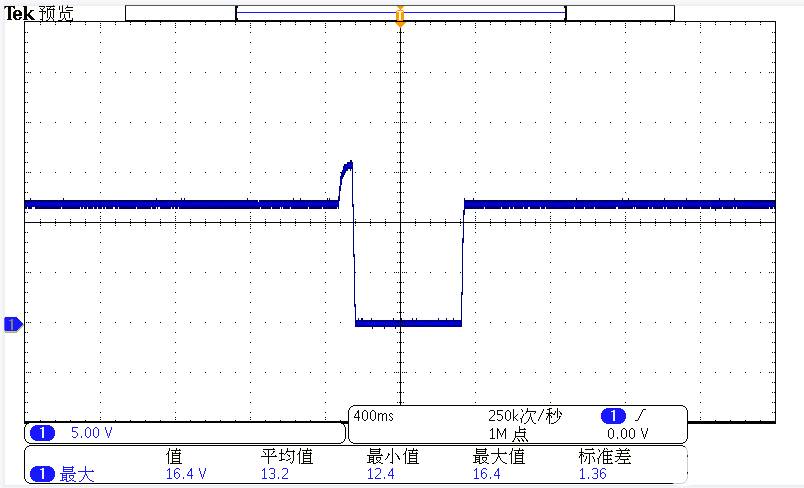

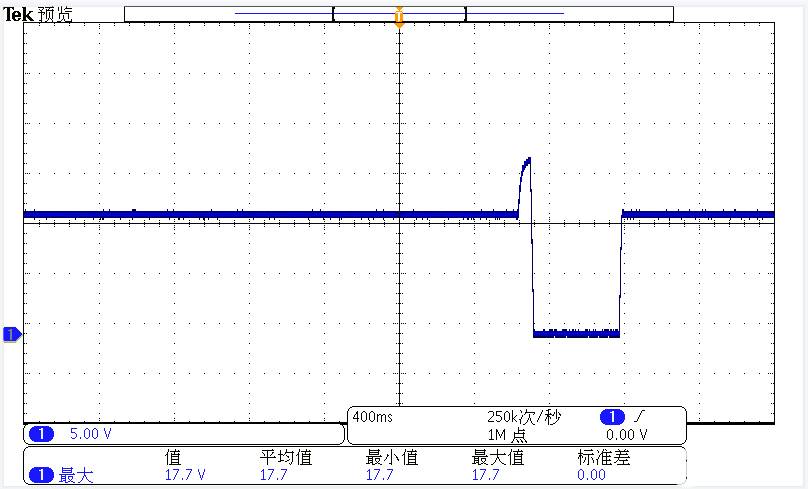

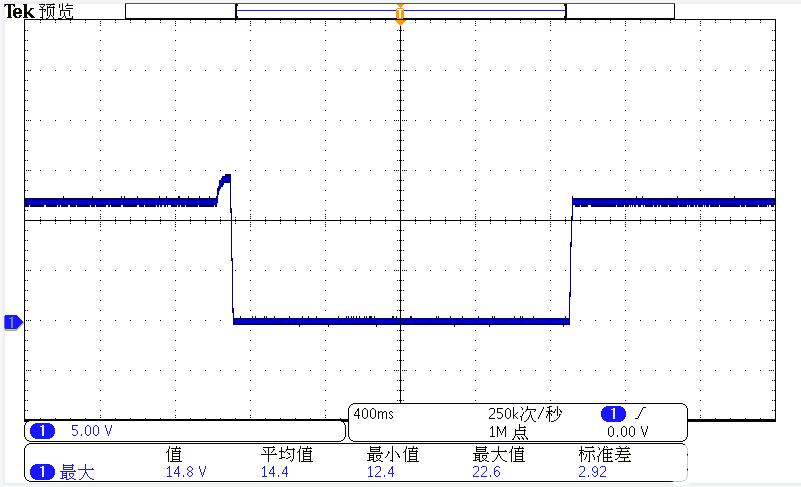

XX2293B 90V/60HZ 负载满载 OVP波形
CR6863B 90V/60HZ 负载满载 OVP波形

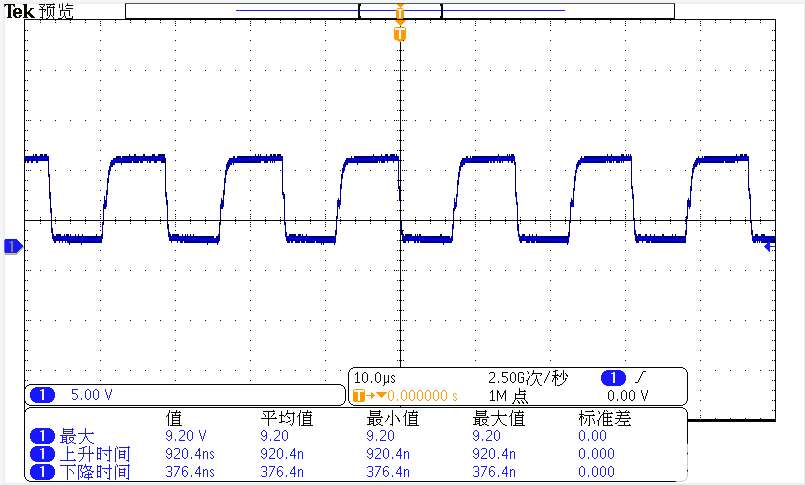

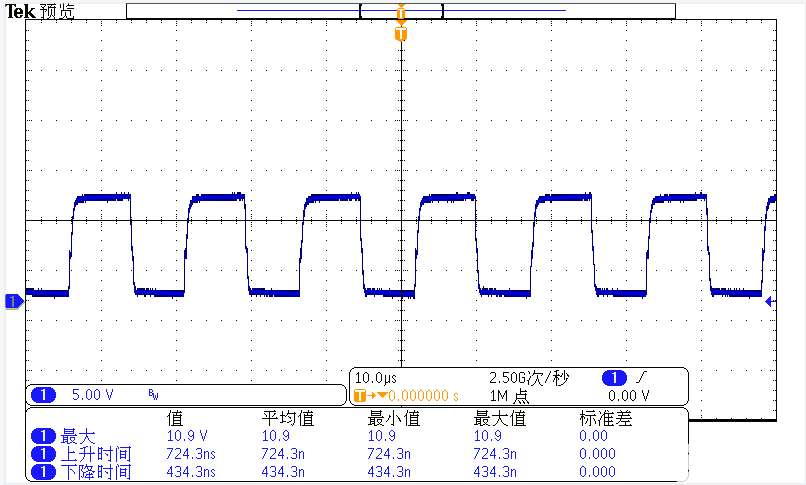

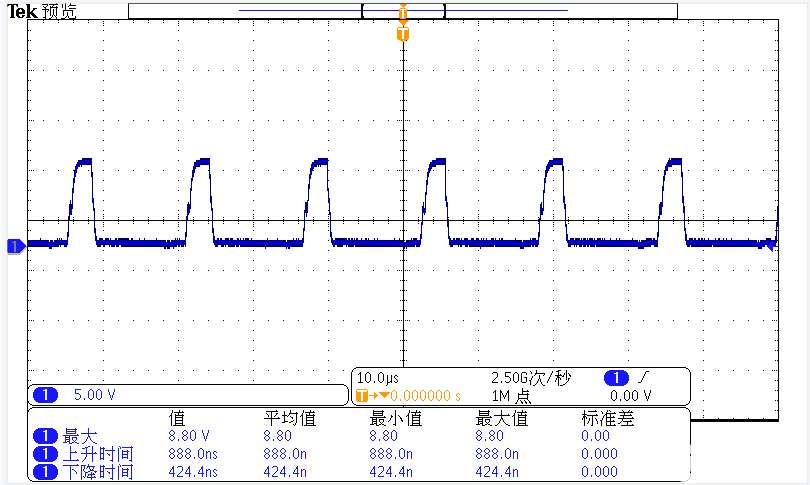

XX2293B 90V/60HZ GATE波形
CR6863B 90V/60HZ GATE波形

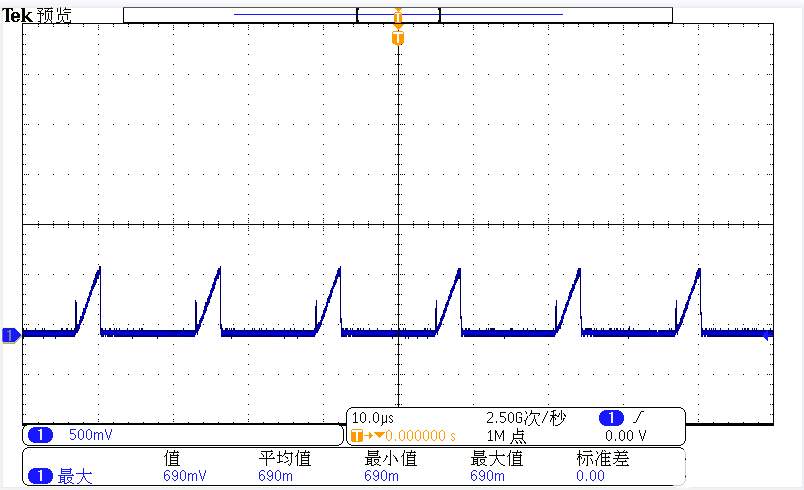

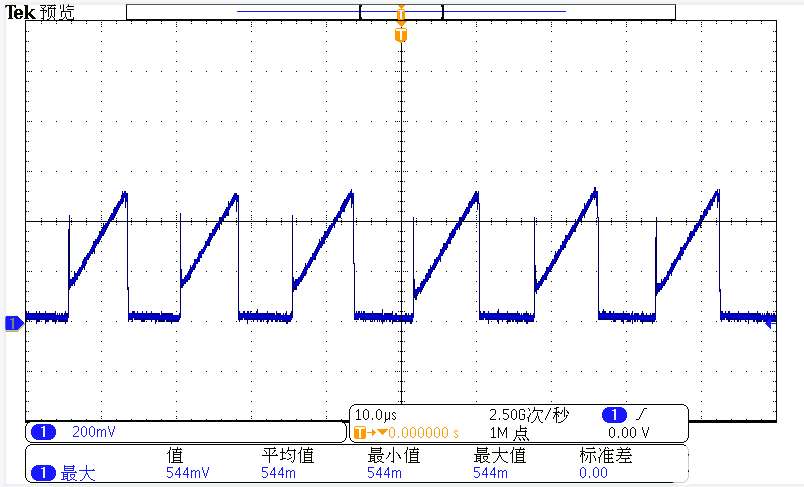

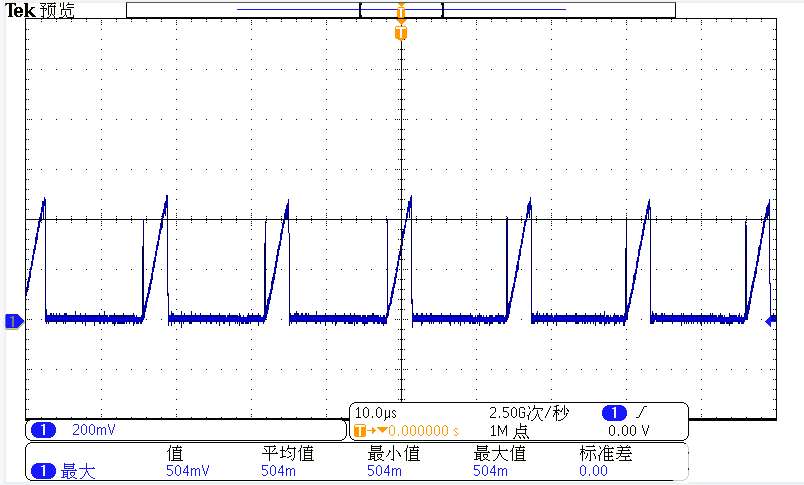

XX2293B 90V/60HZ CS波形
CR6863B 90V/60HZ CS波形

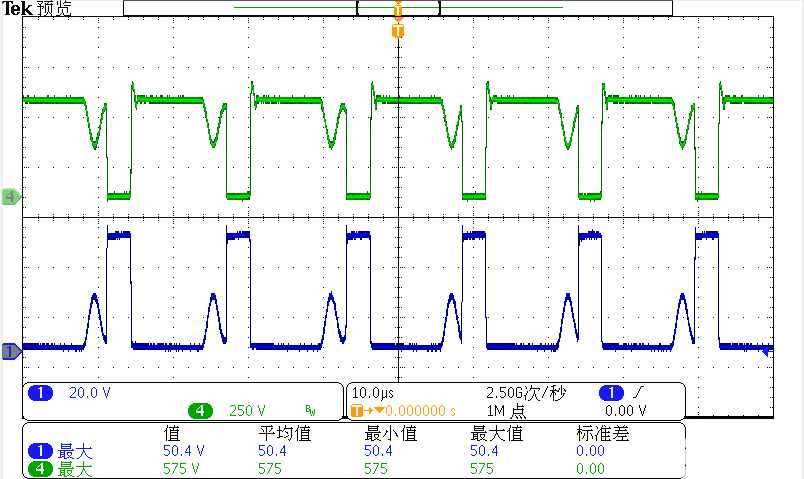

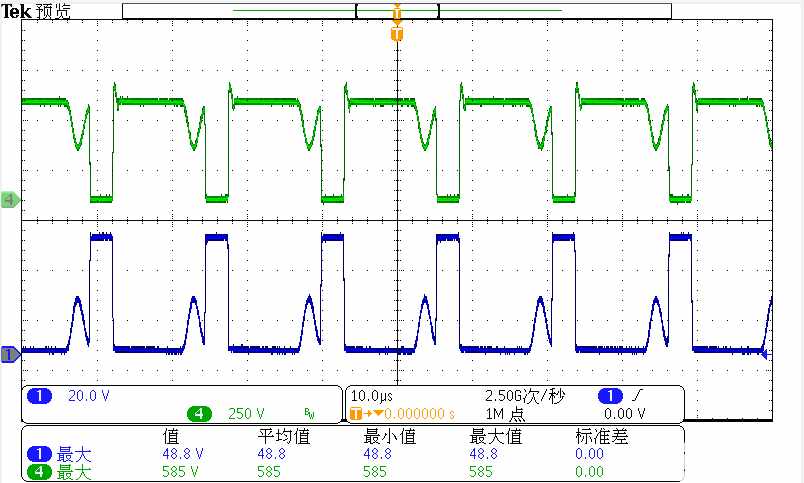

XX2293B 264V/50HZ MOS波形+肖特基波形
CR6863B 264V/50HZ MOS波形+肖特基波形

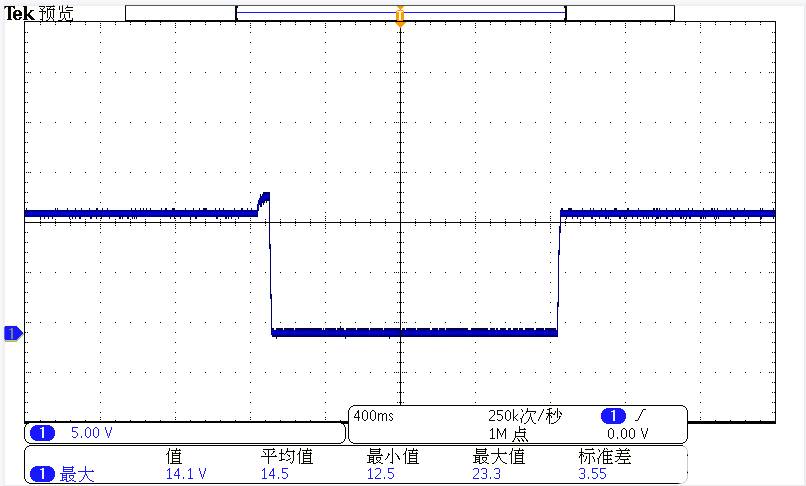

XX2293B 264V/50HZ 负载满载 OVP波形
CR6863B 264V/50HZ 负载满载 OVP波形

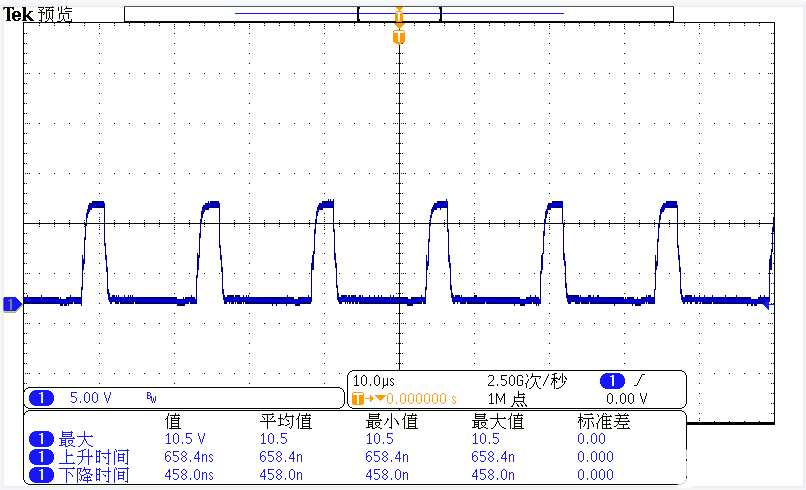

XX2293B 264V/50HZ GATE波形
CR6863B 264V/50HZ GATE波形

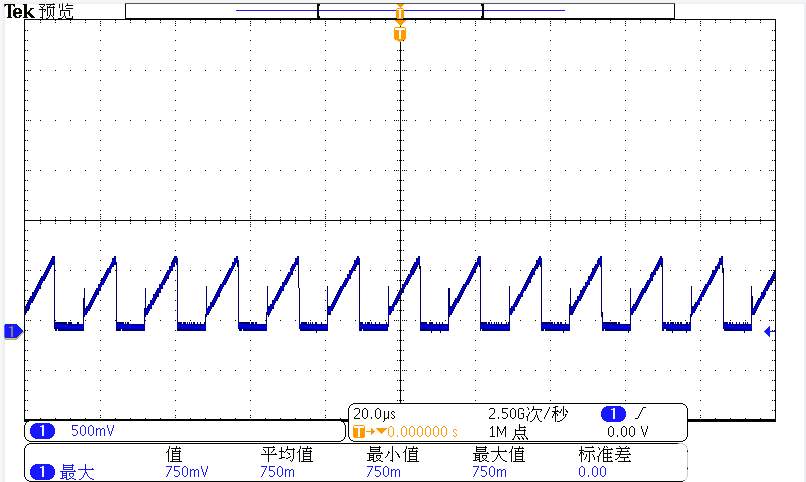

XX2293B 264V/50HZ CS波形
CR6863B 264V/50HZ CS波形
对比结果：电性基本一致，CR6863B效率略高于XX2293B，推荐使用思睿达主推的CR6863B。
