常用led数码管驱动电路图（一）

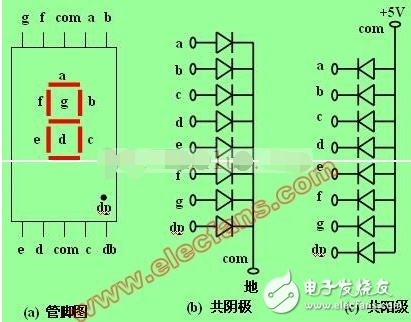

七段LED数码管结构
（a）管脚图（b）共阴极（c）共阳级

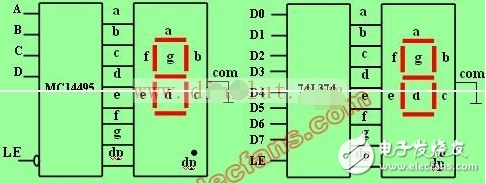

七段LED数码管的驱动电路
（a）BCD七段译码法（b）软件译码法
多位七段LED数码显示器结构
利用人的视觉延迟的特点，采用扫描的方式驱动多位七段LED数码管，节省驱动电路，降低功耗。
保证一定的扫描循环频率，得到较好的显示质量。
各位七段LED数码管公用一个段驱动器、一个段码锁存器，为段驱动器提供逻辑输入。
每位七段LED数码管的公共端连接一个位驱动器，控制各位数码管的点燃。
位驱动器由一个位码锁存器提供输入逻辑电平。
显示器在系统中占用两个端口号：段码口与位码口。

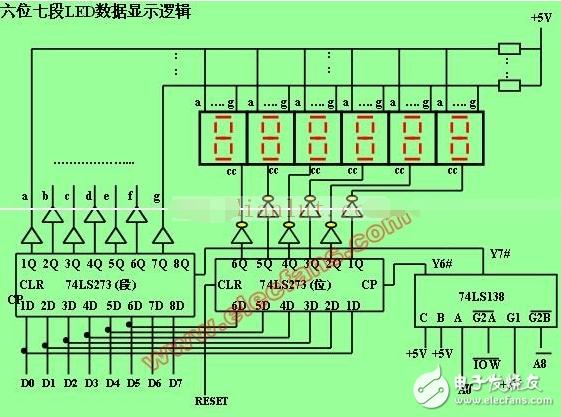

下图为六位七段LED数据显示逻辑
常用led数码管驱动电路图（二）
TM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。TM1650性能稳定、质量可靠、抗干扰能力强，可适用于24小时长期连续工作的应用场合。
适用领域：家用电器产品如机顶盒、空调、DVD/VCD等显示的驱动。

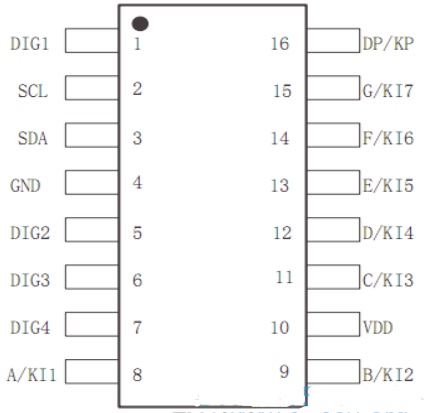

芯片管脚分布

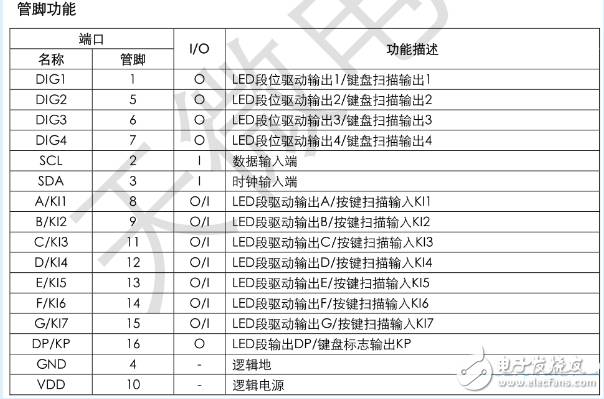

芯片管脚说明
功能特点
两种显示模式：8段×4位和7段×4位
段驱动电流大于25mA，位驱动电流大于150mA
提供8级亮度控制
键盘扫描：7×4bit内部集成三极管驱动
高速两线式串行接口
内置时钟振荡电路
内置上电复位电路
支持2.8V-5.5V电源电压
提供DIP16及SOP16封装

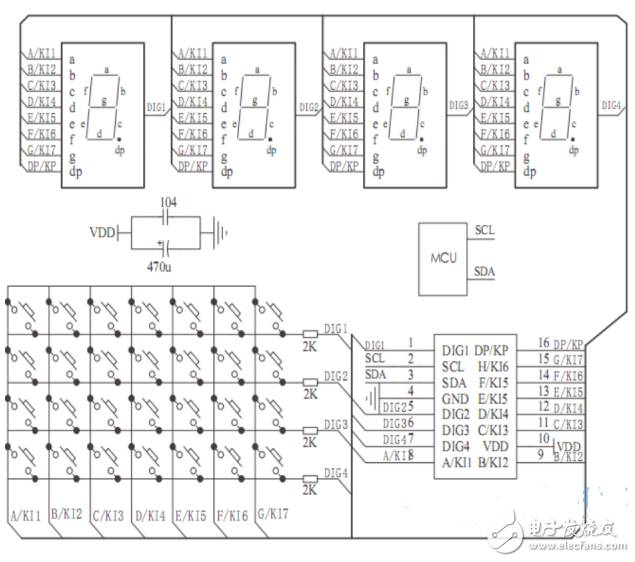

TM1650驱动共阴极数码管屏接线电路图。
