摩托罗拉手机汽车充电器的原理

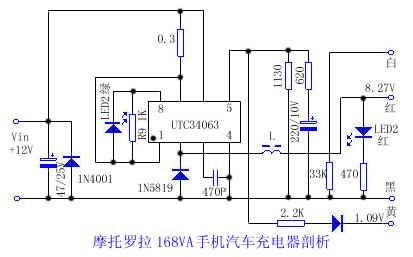

市场上有一种适合摩托罗拉168VA手机的汽车充电器，体积小巧，可直接插在汽车点烟器插座内使用或充电。由于未附电路图，给维修带来不便。经实测电路图，供维修时参考。
图中UTC34063为八脚双列直插式IC，是单片升、降压直流转换控制IC。该IC内部有温度补偿器、比较器、大电流输出开关等单元。振荡频率为100KHz。实测数据如下表。
脚号 …..在路电阻值 ……电压(V)……红测(KΩ) 黑测(KΩ)
1 ……4.1 ……8.2 …….12
2 ……0.8…… 7.8…… 8.28
3 ……5.8 ……22 …….0.65
4 …….0 ……..0……… 0
5 …….1…….. 1 …….1.26
6 ……4.2 ……8.2 …….12
7 ……4.2 ……8.2 …….12
8 …….5…….. 10 ……10.6
注：1）在路电阻用500型万用表实测；
2）电压值为输入直流12V，空载状态用DT890C＋数字表实测
