1. 功能介绍
这是基于CC2530设计的远程温度报警器，通过CC2530终端检测环境温度上传给手机APP实时显示。
一共有两块CC2530开发板，这里就分别称为A板(当做协调器)、B板(当做温度节点)，A板上接了ESP8266 WIF模块，用于与手机APP之间通信。B板上接了DS18B20 温度传感器模块，用于给A板传递检测的温度，A板收到DS18B20的温度之后，发送给手机APP显示。APP上位机采用Qt框架设计，支持跨平台，Android、windows、IOS、Linux都可以编译运行安装。
编辑

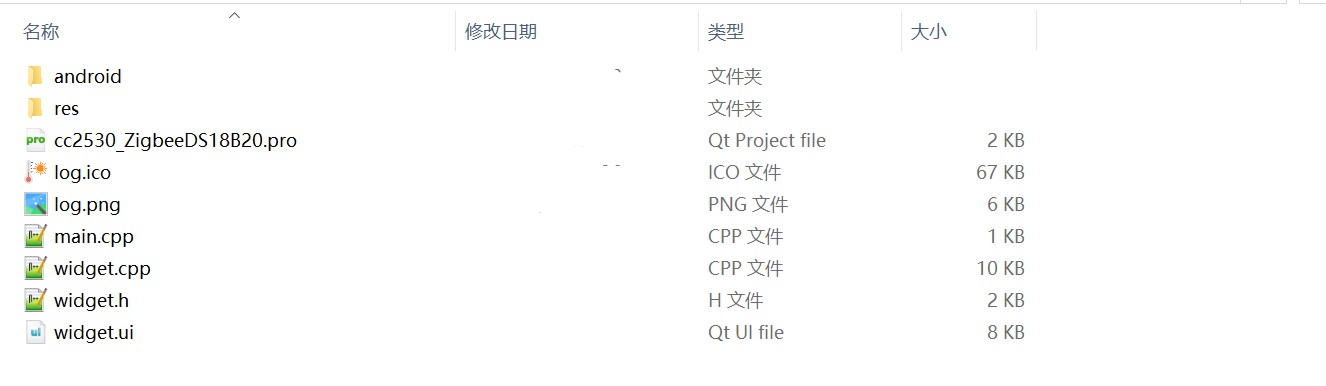

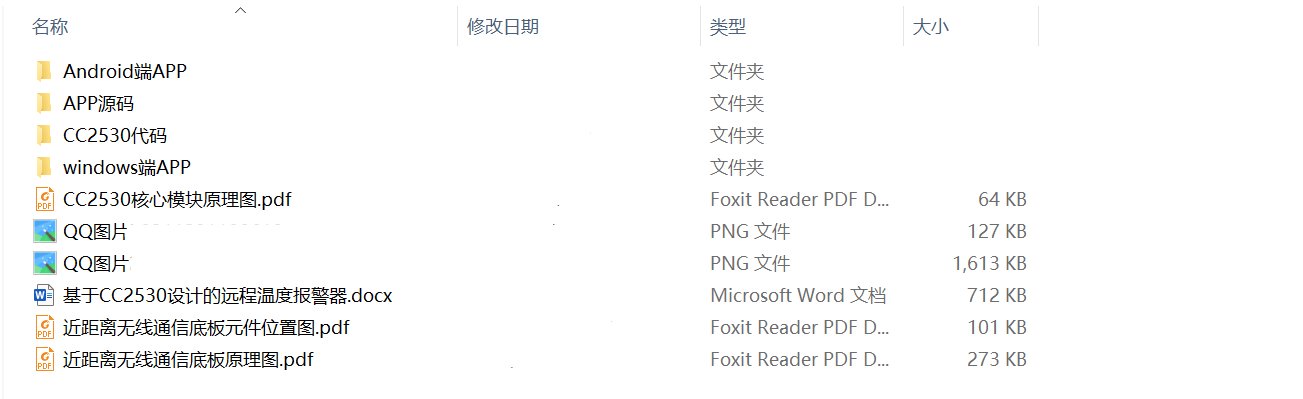

资料包里包含:
2. 硬件接线介绍
2.1 DS18B20温度传感器
作为B节点的CC2530开发板上接了DS18B20温度传感器,采集温度传递给A节点。

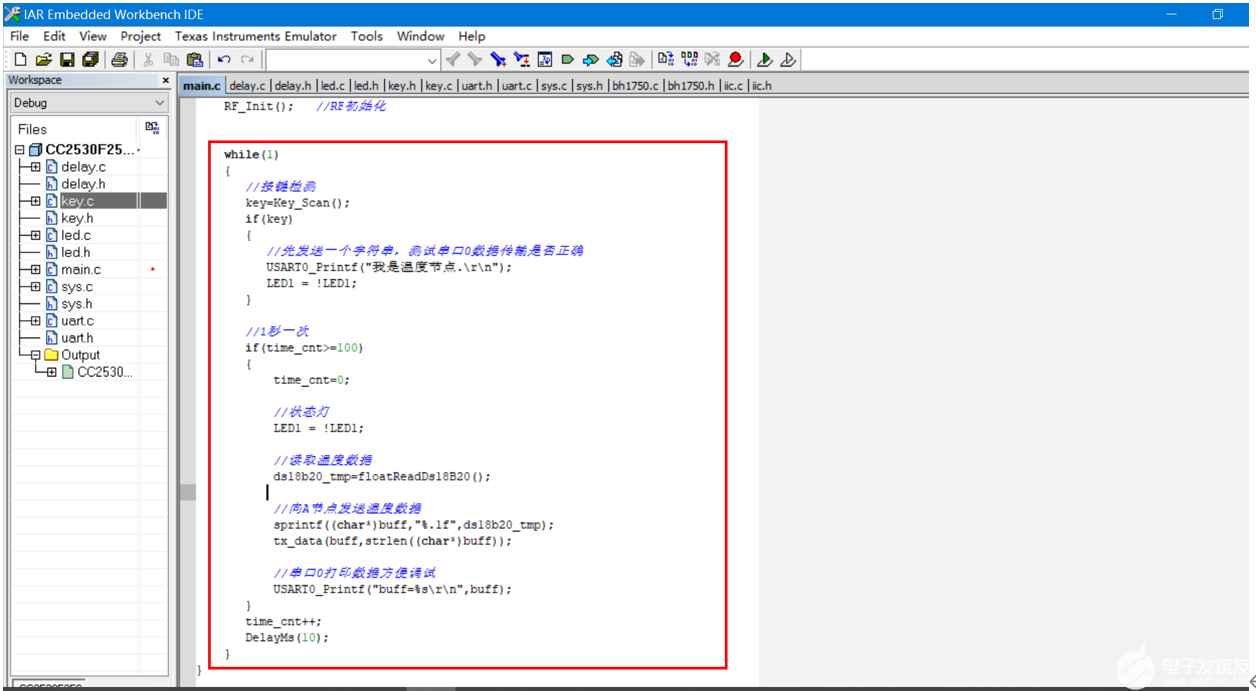

这是B节点的程序，在主函数1秒采集一次DS18B20温度数据，然后传递给A节点。
2.2 ESP8266 WIFI模块

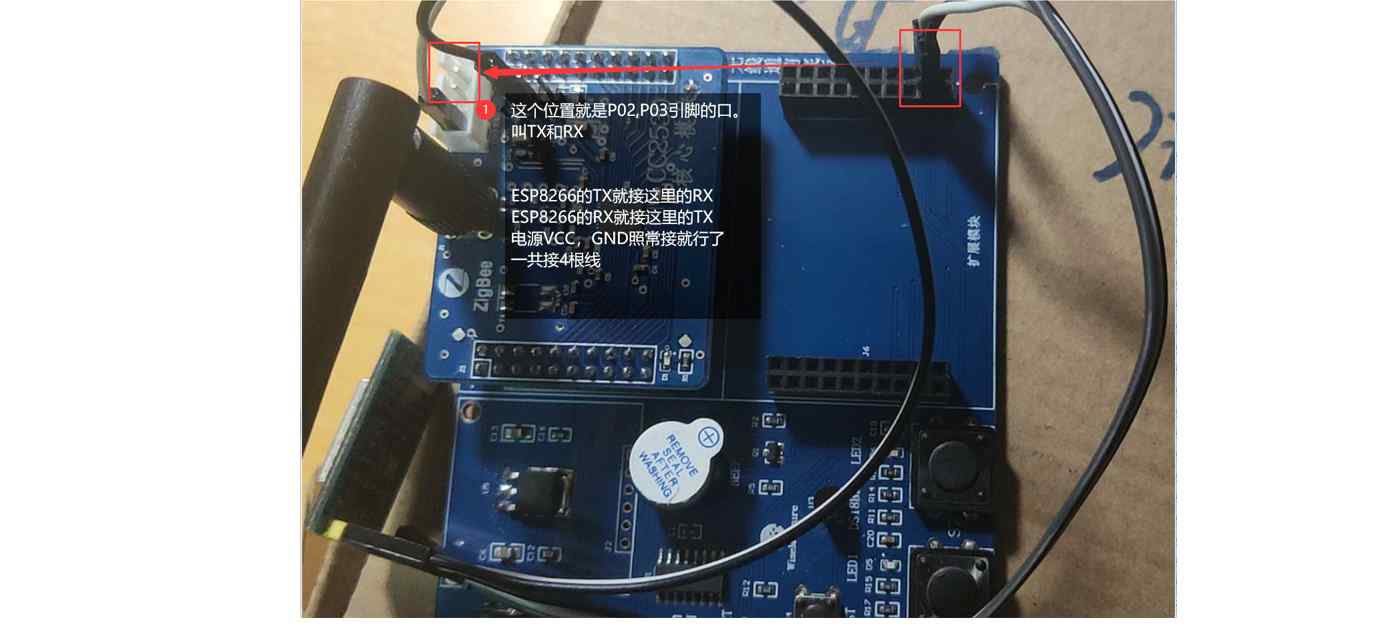

作为A节点协调器的CC2530开发板用到了2个串口：
（1）串口0—作为常规调试串口，可以向串口调试助手打印调试信息。

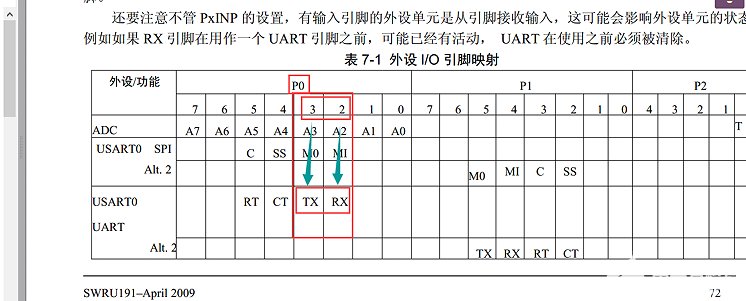

（2）串口1—连接ESP8266 WIFI，进行通信。 P0.4,P0.5用作串口

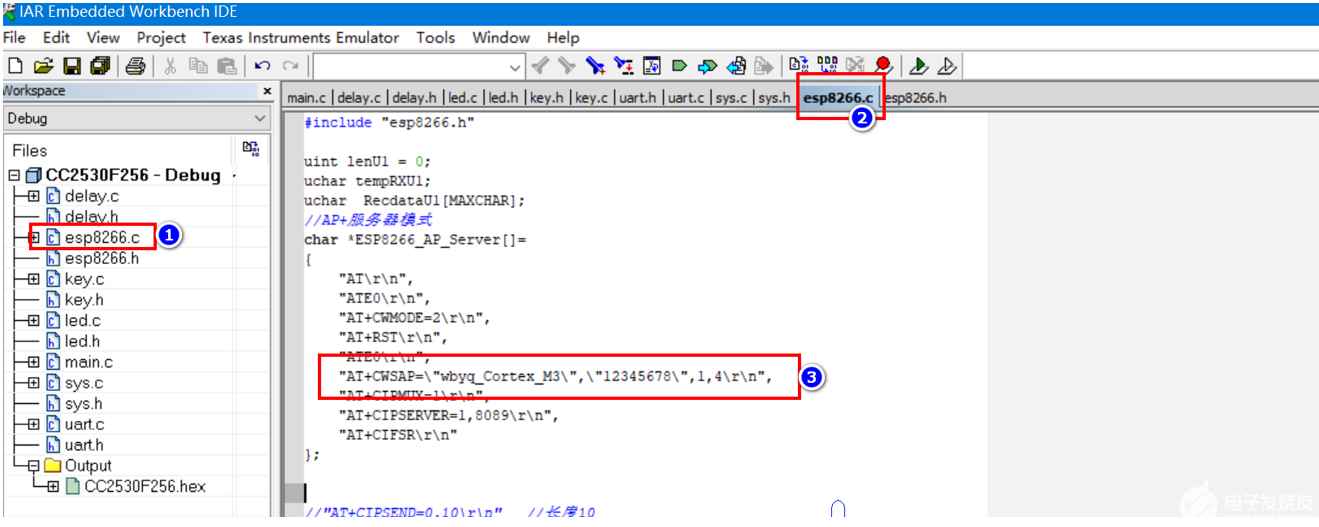

上面这张图是代码的截图，设置ESP8266的AP热点名称和密码。 把ESP8266接线接好之后，在把程序下载进去。 正常情况下，ESP8266就会创建一个名称为” wbyq_Cortex_M3” 的热点，连接密码为”12345678”, 这是打开手机APP搜索这个WIFI名称，然后连接即可，连接上了，打开专用的手机APP，点击连接服务器，然后就可以收到ESP8266发送过来的温度数据了。

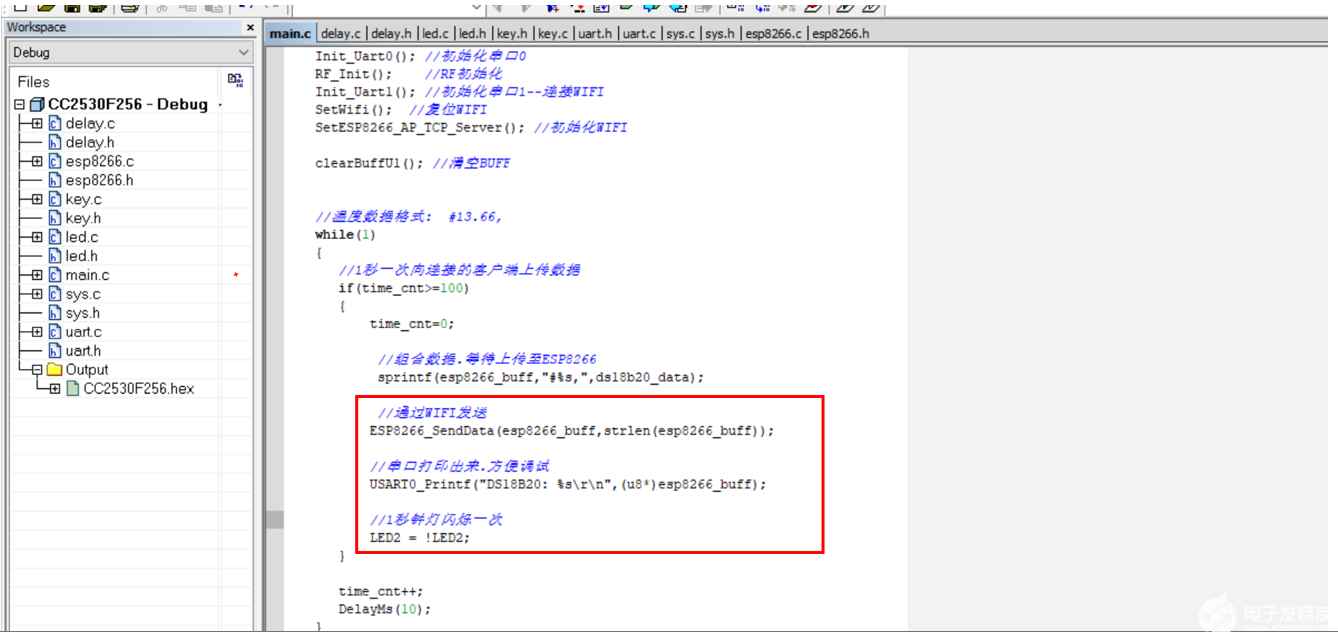

下面这个是代码主函数里，1秒的频率向APP上传DS18B20的温度。
3. 案例代码

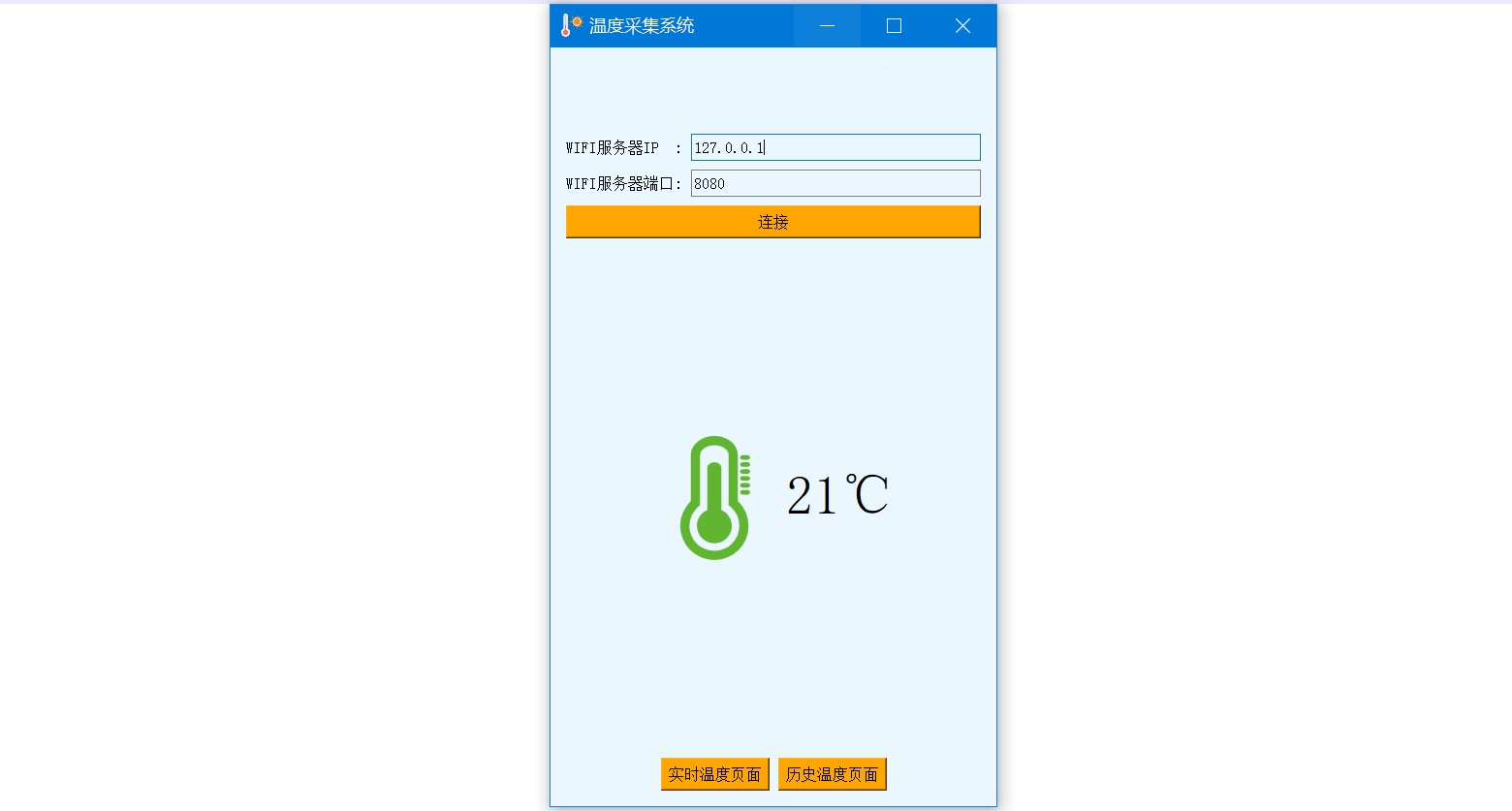

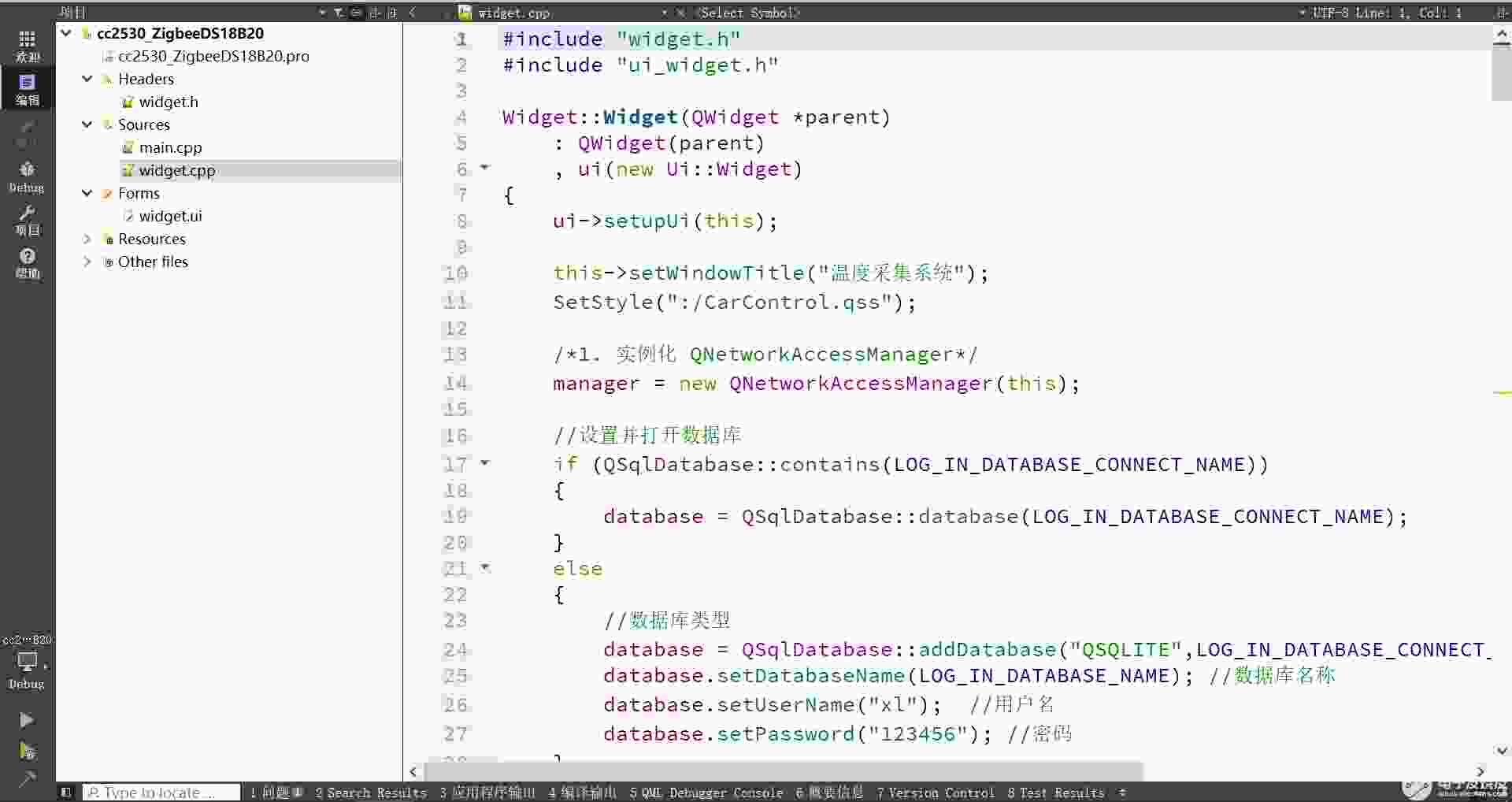

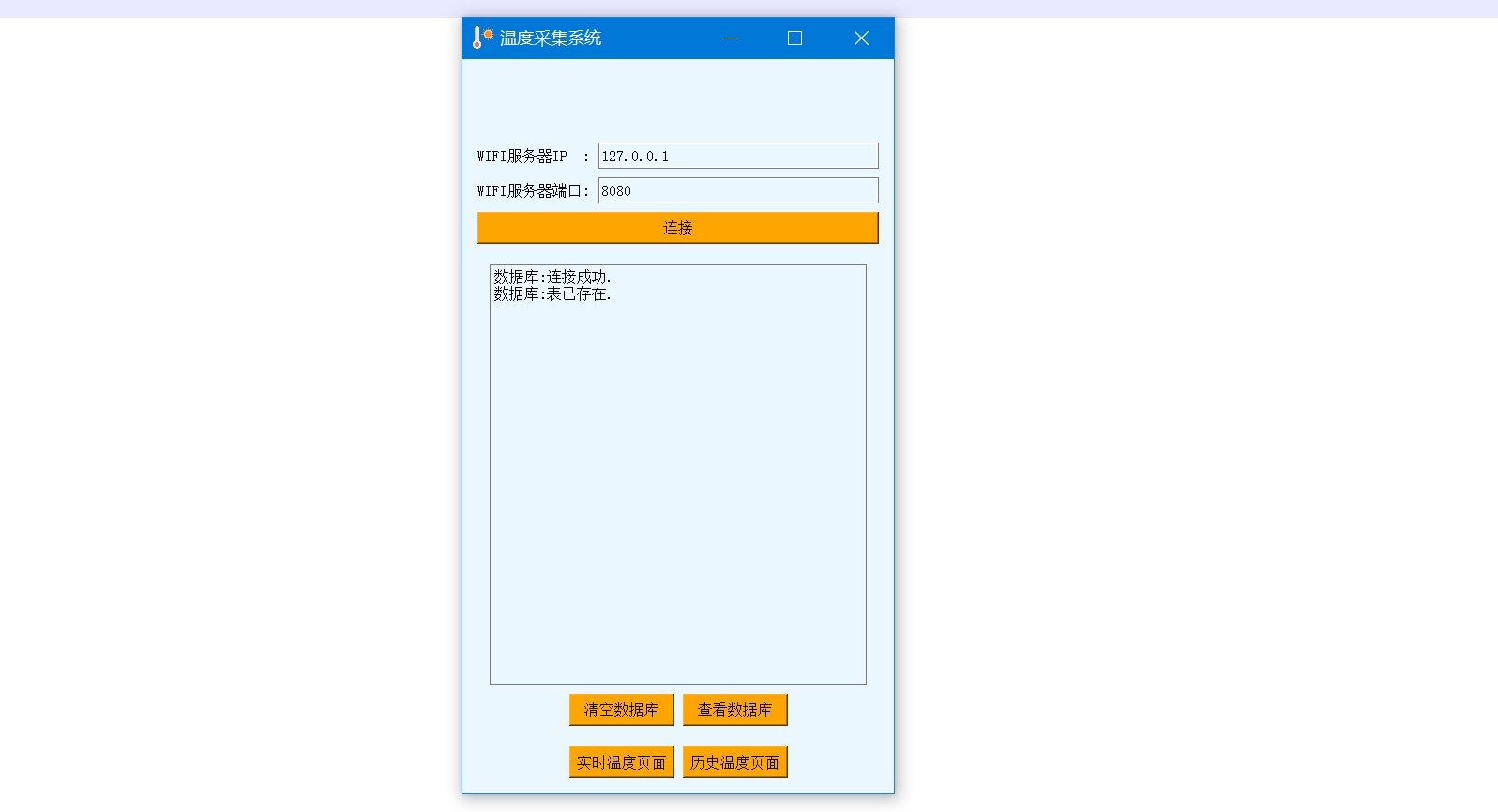

3.1 QT设计的上位机
编辑
3.2 B节点DS18B20代码
代码也可以在这里下载：https://download.csdn.net/download/xiaolong1126626497/75315395
#define Ds18b20IO P0_6 //温度传感器引脚
void Delay_us(unsigned int k)//us延时函数
{
T1CC0L = 0x06;
T1CC0H = 0x00;
T1CTL = 0x02;
while(k)
{
while(!(T1CNTL >= 0x04));
k–;
}
T1CTL = 0x00; //关闭定时器
}
void Delay_ms(unsigned int k)
{
T1CC0L = 0xe8;
T1CC0H = 0x03;
T1CTL = 0x0a; //模模式 32分频
while(k)
{
while(!((T1CNTL >= 0xe8)&&(T1CNTH >= 0x03)));
k–;
}
T1CTL = 0x00; //关闭定时器
}
void Delay_s(unsigned int k)
{
while(k)
{
Delay_ms(1000);
k–;
}
}
//时钟频率为32M
void Ds18b20Delay(unsigned int k)
{
unsigned int i,j;
for(i=0;i 8000)Flag_1 = 0;
Status = Ds18b20IO;
}
Ds18b20OutputInitial();
Ds18b20IO = 1;
Ds18b20Delay(100);
return Status; //返回初始化状态
}
void Ds18b20Write(unsigned char infor)
{
unsigned int i;
Ds18b20OutputInitial();
for(i=0;i<8;i++)
{
if((infor & 0x01))
{
Ds18b20IO = 0;
Ds18b20Delay(6);
Ds18b20IO = 1;
Ds18b20Delay(50);
}
else
{
Ds18b20IO = 0;
Ds18b20Delay(50);
Ds18b20IO = 1;
Ds18b20Delay(6);
}
infor >>= 1;
}
}
unsigned char Ds18b20Read(void)
{
unsigned char Value = 0x00;
unsigned int i;
Ds18b20OutputInitial();
Ds18b20IO = 1;
Ds18b20Delay(10);
for(i=0;i<8;i++)
{
Value >>= 1;
Ds18b20OutputInitial();
Ds18b20IO = 0;// 给脉冲信号
Ds18b20Delay(3);
Ds18b20IO = 1;// 给脉冲信号
Ds18b20Delay(3);
Ds18b20InputInitial();
if(Ds18b20IO == 1) Value |= 0x80;
Ds18b20Delay(15);
}
return Value;
}
//温度读取函数 带1位小数位
float floatReadDs18B20(void)
{
unsigned char V1,V2; //定义高低8位 缓冲
unsigned int temp; //定义温度缓冲寄存器
float fValue;
Ds18b20Initial();
Ds18b20Write(0xcc); // 跳过读序号列号的操作
Ds18b20Write(0x44); // 启动温度转换
Ds18b20Initial();
Ds18b20Write(0xcc); //跳过读序号列号的操作
Ds18b20Write(0xbe); //读取温度寄存器等（共可读9个寄存器） 前两个就是温度
V1 = Ds18b20Read(); //低位
V2 = Ds18b20Read(); //高位
//temp = ((V1 >> 4)+((V2 & 0x07)*16)); //转换数据
temp=V2*0xFF+V1;
fValue = temp*0.0625;
return fValue;
};i++)>
3.3 协调器-ESP8266代码
#include “esp8266.h”
uint lenU1 = 0;
uchar tempRXU1;
uchar RecdataU1[MAXCHAR];
//AP+服务器模式
char *ESP8266_AP_Server[]=
{
“ATrn”,
“ATE0rn”,
“AT+CWMODE=2rn”,
“AT+RSTrn”,
“ATE0rn”,
“AT+CWSAP=”wbyq_Cortex_M3″,”12345678″,1,4rn”,
“AT+CIPMUX=1rn”,
“AT+CIPSERVER=1,8089rn”,
“AT+CIFSRrn”
};
//”AT+CIPSEND=0,10rn” //长度10
//返回”>” 之后就可以正常发送数据了
//发送成功返回 “SEND OK”
//发送数据
void ESP8266_SendData(char *p,int len)
{
char buff[50];
sprintf(buff,”AT+CIPSEND=0,%drn”,len);
clearBuffU1();
Uart1_Send_String(buff);
DelayMs(1000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
//发送数据
Uart1_Send_String(p);
//等待发送完成
DelayMs(1000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
}
/****************************************************************************
* 名 称: SetWifi()
* 功 能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void SetWifi(void)
{
P0DIR |= 0x40; //P0.6定义为输出
IGT = 0; //高电平复位
DelayMs(500);
IGT = 1; //低电平工作
}
/*
设置WIFI为AP模式+TCP服务器
*/
void SetESP8266_AP_TCP_Server()
{
clearBuffU1();
Uart1_Send_String(“ATrn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“ATE0rn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“AT+CWMODE=2rn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“AT+RSTrn”);
DelayMs(2000);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“ATE0rn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“AT+CWSAP=”wifi_cc2530″,”12345678″,1,4rn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“AT+CIPMUX=1rn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“AT+CIPSERVER=1,8080rn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
clearBuffU1();
Uart1_Send_String(“AT+CIFSRrn”);
DelayMs(2000);
RecdataU1[lenU1]=’�’;
UR0SendString(RecdataU1);
}
unsigned char dataRecv;
unsigned char Flag = 0;
/*===================UR1初始化函数====================*/
void Init_Uart1()
{
PERCFG = 0x00; //位置1 P0.4/P0.5口
P0SEL |= 0x30; //P0.4,P0.5用作串口（外部设备功能）
U1CSR |= 0x80; //设置为UART方式
U1GCR |= 11; //BAUD_E
U1BAUD |= 216; //BAUD_M 波特率设为115200
UTX1IF = 0; //UART1 TX中断标志初始置位0
U1CSR |= 0X40; //允许接收
IEN0 |= 0x88; // 开总中断，UART1接收中断
}
void clearBuffU1(void)
{
int j;
for(j=0;j;j++)>
