数据输出选择器原理图

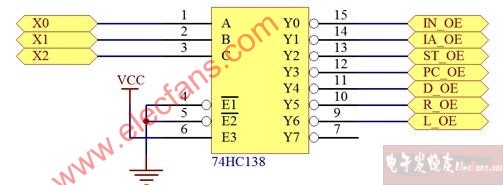

某一时刻哪一个寄存器向数据总线输出数据，是由信号X0、X1、X2决定的，图2-14为数据输出选择器原理图。

数据输出选择器原理图

表2-8给出了数据输出选择器的使用方法。

表2-8 数据输出选择器使用法

X2 X1 X0 输出寄存器

0 0 0 IN_OE 外部输入门

0 0 1 IA_OE 中断向量

0 1 0 ST_OE 堆栈寄存器

0 1 1 PC_OE PC寄存器

1 0 0 D_OE 直通门

1 0 1 R_OE 右移门

1 1 0 L_OE 左移门

1 1 1 没有输出
