CX20106A是一款广泛用于彩色电视机红外线遥控接收的前置放大器。由于功能强、性能优越、成本低、故已在各种红外线遥控系统中得到广泛的应用。CX20106由前置放大器、限幅放大器、带通滤波器、检波器、积分器及整形电路构成。
其中的电平自动控制电路ABLC可以保证在输入弱信号时前置放大器有较高增益，在输入强信号时前置放大器不会过载，可以保证在一定遥控距离（约10m）内工作可靠。其内部设置的滤波器中心频率f0由其5脚外接电阻调节，范围可从30KHz-60KHz。CX20106A采用8引脚单列直插封装工艺。

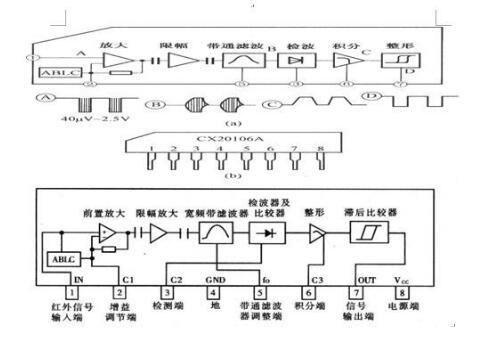

cx20106a引脚图
CX20106A功能和特性
1、电源电压典型值为5V，最大17V。
2、电源电流1.1-2.5mA（典型值为1.8mA）。
3、输出低电平02V。
4、电压增益77-79dB。
5、输入阻抗27KΩ。
6、滤波器中心频率30KHz-60KHz。
7、允许功耗0.8W。
