74ls174是D触发器吗
74ls174是D触发器。74174、74LS174、74F174、74ALS174、74S174、74HC174、74C174是六D型触发器（带清除端）
D触发器在时钟脉冲CP的前沿（正跳变0→1）发生翻转，触发器的次态取决于CP的脉冲上升沿到来之前D端的状态，即次态=D。因此，它具有置0、置1两种功能。由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。
D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等。
74ls174特点
1、有缓冲时钟和直接清除输入;
2、每个触发器的数据输入都独立;
3、应用包括： 缓冲/储存寄存器、移位寄存器、 图形发生器。

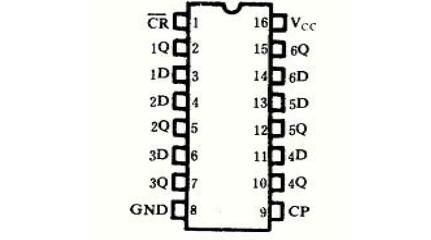

74ls174引脚图及功能
CP 时钟输入端（上升沿有效）
清除端（低电平有效）
1D～6D 数据输入端
1Q～6Q 输出端
74ls174典型参数
F工作频率=40MHz
Pd=80mW

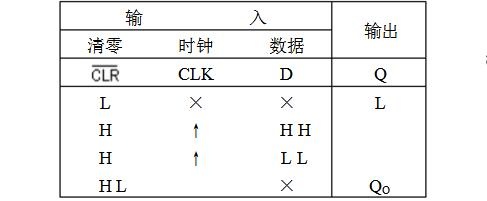

74ls174功能表
H――高电平
L――低电平
↑——低到高跳变
X――任意
Z――高阻
Q0――规定的稳态输入条件建立前Q的电平

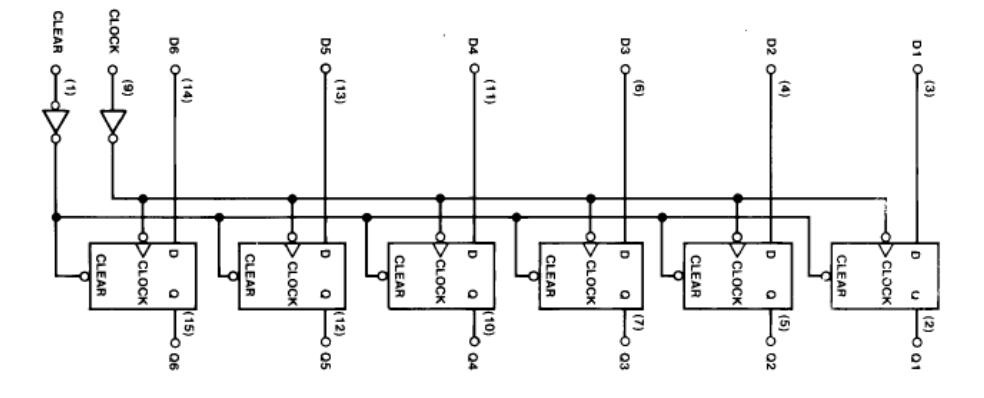

74ls174逻辑图

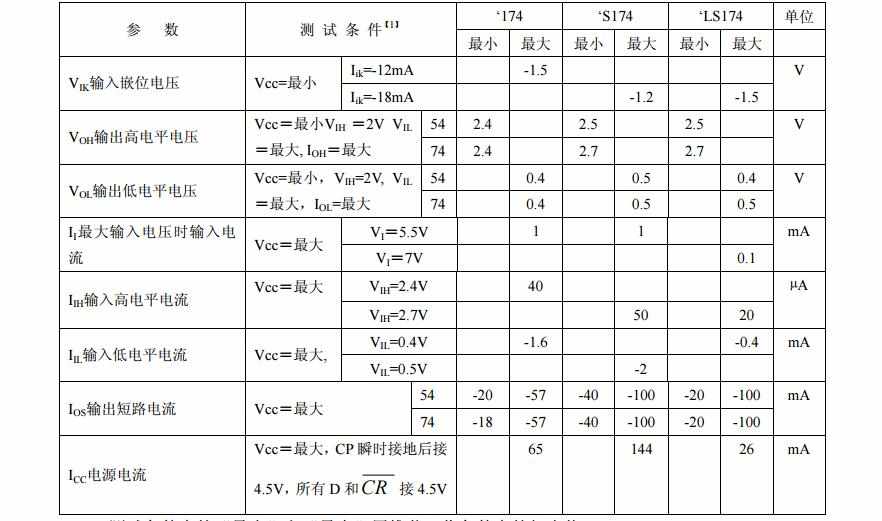

74ls174静态特性
［1］：测试条件中的“最小”和“最大”用推荐工作条件中的相应值。

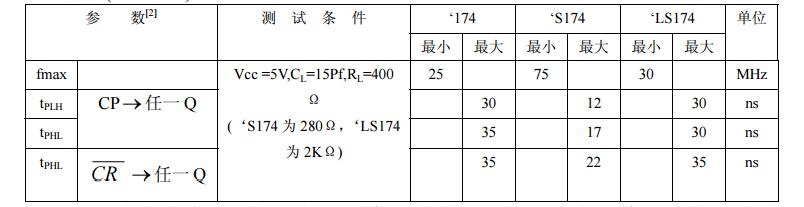

74ls174动态特性
［2］：fmax 最大时钟频率。tPLH输出由低电平到高电平传输延迟时间 tPHL输出由高电平到低电平传输延迟时间。
74ls174相关下载：74LS174中文资料pdf
