数据存储器6264引脚图以及应用

数据存储器6264引脚图

SRAM 的典型芯片有2KB 的6116、8KB 的6264 以及32KB

的62256,其中6264 芯片应用最为广泛。

Intel 6264 是8K ×8 SRAM，单一的+5V电源，所有的输

入端和输出端都与TTL电路兼容。它的电路原理图逻辑符号如

图3-5.1所示。其中，CS为片选信号，OE为输出允许信号，WE

为写信号，A0~A12为13根地址线，D0~D7为8位数据线。

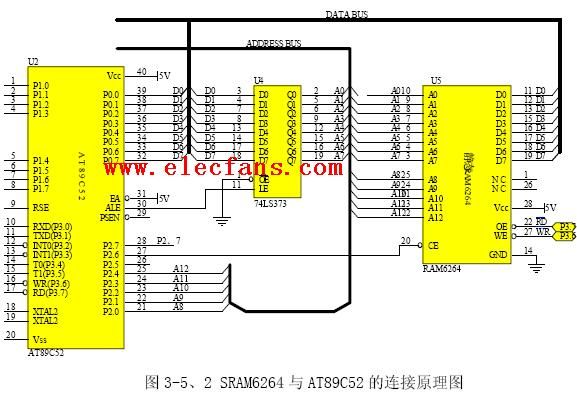

在系统中的扩展电路与单片机连接如下图；
