ad630中文资料汇总(ad630引脚图及功能_工作原理及应用电路)

ad630简介

AD630是一款高精度平衡调制器,结合了灵活的换流架构,通过激光晶圆调整的薄膜电阻提供精度和温度温度稳定。它的信号处理应用包括平衡调制和解调,同步检波【synchronousdetection】,相位检测,正交检波,相敏检波,锁相放大,和方波乘法。板上应用的电阻网络提供精确的±1,±2闭环增益在0.05%的精度(AD630B)。这些电阻用于精确配置多路器的增益为+1,2,3,4。或者,使用外部反馈,允许设计者实现高增益或者复杂转换的反馈拓扑结构。

AD630能够作为一个精确的运放,有两个差分输入阶和一个精确的比较器(用于选择有源前段activefrontend)。比较器的快速响应时间与电压转换速率【slewrate就是电压转换速率(SlewRate),简写为SR,简称压摆率。其定义是在1微秒或者1纳秒等时间里电压升高的幅度,直观上讲就是方波电压由波谷升到波峰所需时间,单位通常有V/s,V/ms,V/μs和V/ns四种。电压转换速率用示波器就可以测量。】和线性放大器最小转换失真的快速设置想耦合。另外,在-100dB@10kHz,AD630在通道间的串扰极低。

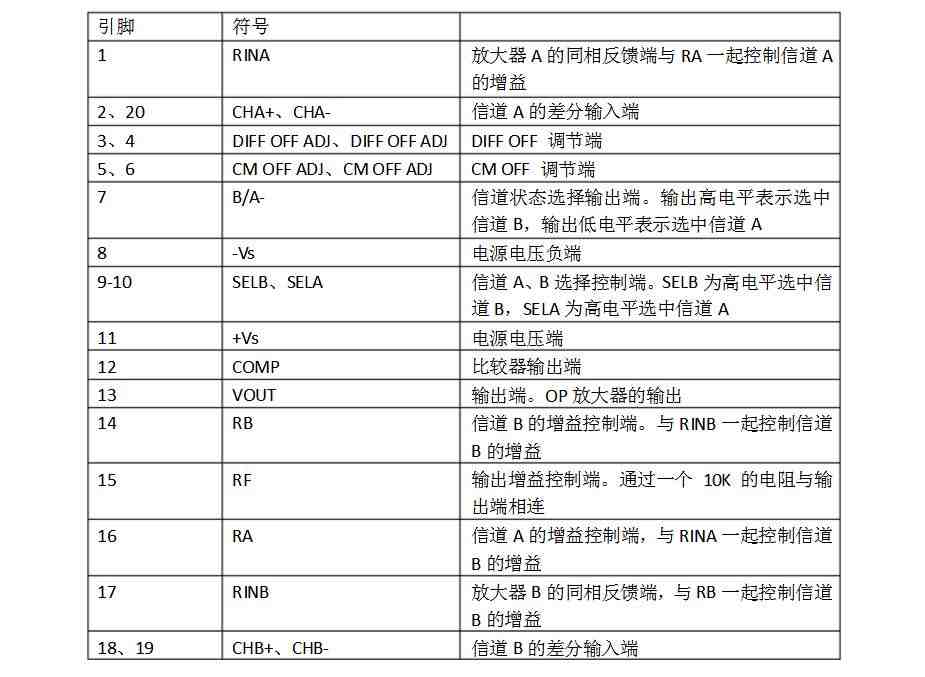

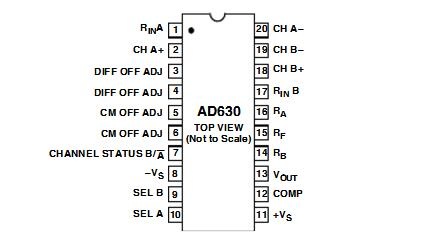

ad630引脚图及功能

AD630的特性

①可从100dB噪声中恢复信号;

②频道带宽:2Mhz;

③压摆率:45V/us;

④串扰:-120dB(1kHz);

⑤引脚可编程、闭环增益:±1和±2;

⑥闭环增益精度和匹配:0.05%;

⑦通道失调电压:100μV(AD630BD);

⑧350kHz全功率带宽。

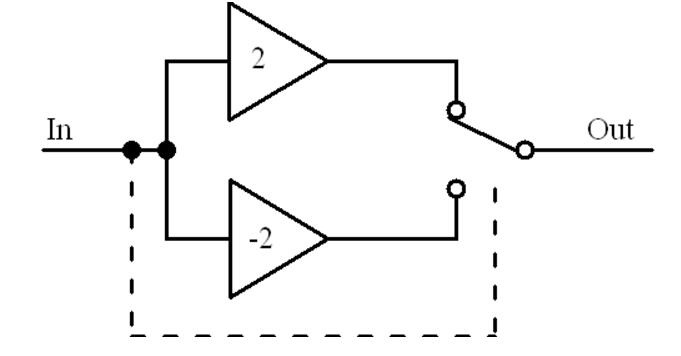

ad630原理

这个电路可以工作在输入信号频率从DC到几百kHz的范围内。最佳的工作频率范围为 DC 到几kHz。在这个频段,这个电路的效果应该时这些精密整流电路中最好的。上述电路的输入阻抗随输入电压的极性变化,输入电压为正时输入阻抗很高,输入电压为负时,输入阻抗较低。所以对信号源的输出阻抗有一定的要求,如果输入信号的输出阻抗较高,需要增加一级缓冲级。

12下一页全文
