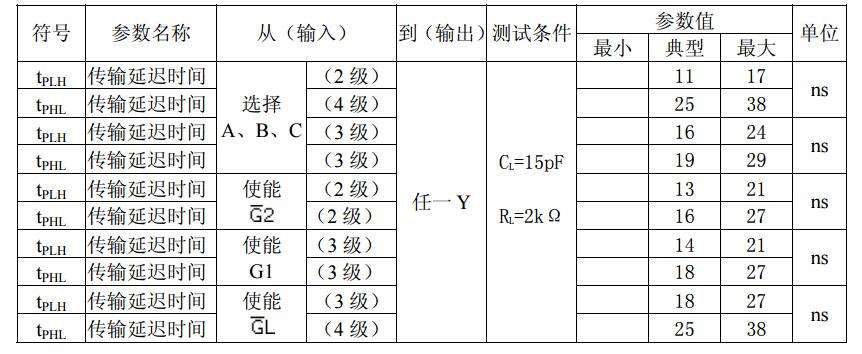

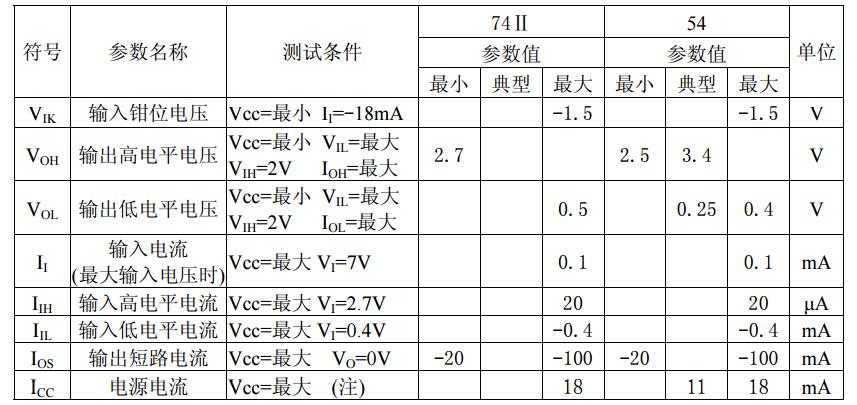

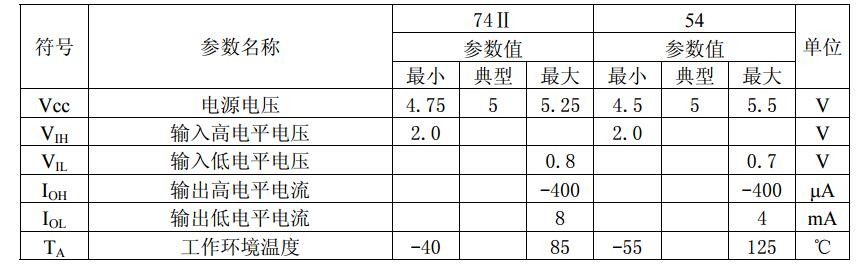

74ls137中文资料_74ls137引脚图及功能表_特性参数

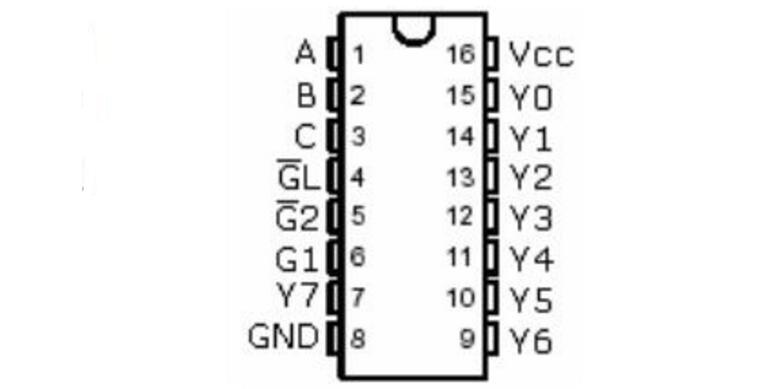

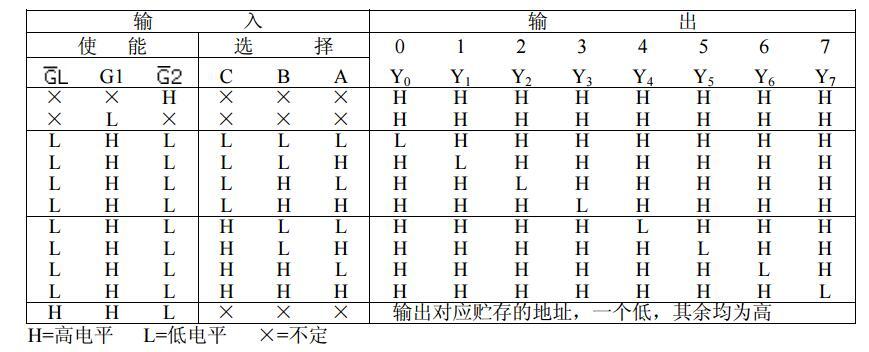

74ls137引脚及功能表

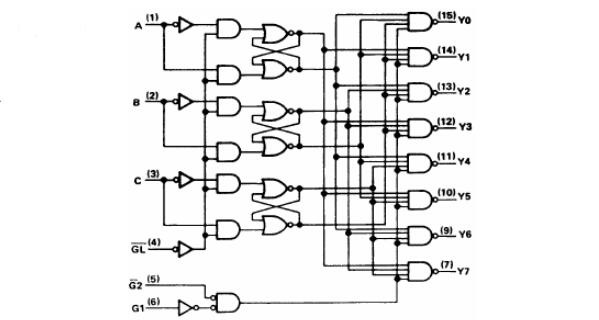

74ls137是一种3线—8线译码器/解调器，在三个地址输入端都加有锁存器。当锁存使能输入（）是低电平时，电路就具有译码器/解调器的功能。当从低电平转换到高电平时，选择输入A、B和C中的地址便存储在锁存器中。只要保持高电平，则可不再考虑地址的变化。输出使能控制G1和控制着输出状态，而不管选择或锁存使能状态如何。除非G1是高而是低电平，则所有输出全是高。这种电路非常适合在面向总线系统选通（存储地址）应用中作无闪光的译码器。
