电源芯片74HC4953引脚功能(74HC4953内部结构及封装)

74HC4953简介

74HC4953多用于LED点阵显示屏驱动,当每一显示行需要的电流是比较大时,要使用行驱动管,每片4953内部有两个行驱动管,可以驱动2个显示行。

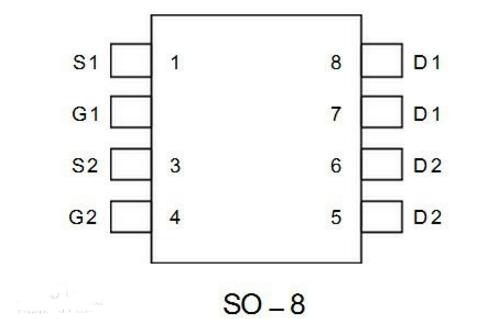

电源芯片74HC4953引脚功能

其内部是两个CMOS管,1、3脚VCC,2、4脚控制脚,2脚控制7、8脚的输出,4脚控制5、6脚的输出,只有当2脚为“0”时,7、8才会输出,否则输出为高阻状态(漏极开路),只有当4脚为“0”时,5、6才会输出,否则输出为高阻状态(漏极开路)。

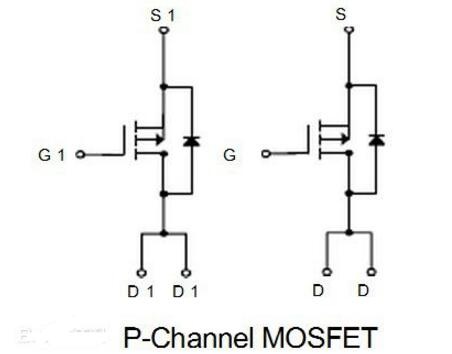

74HC4953内部结构图

74HC4953特性

-30v/-5.0a,RDS()=60mΩ@vgs=-10v

-30v/-4.5a,RDS()=80mΩ@vgs=-6v

-30v/-3.7a,RDS()=90mΩ@vgs=-4.5v

超高密度电池设计极低。

RDS(上)

特殊的电阻和最大直流。

目前的能力

SOP-8P包装设计。

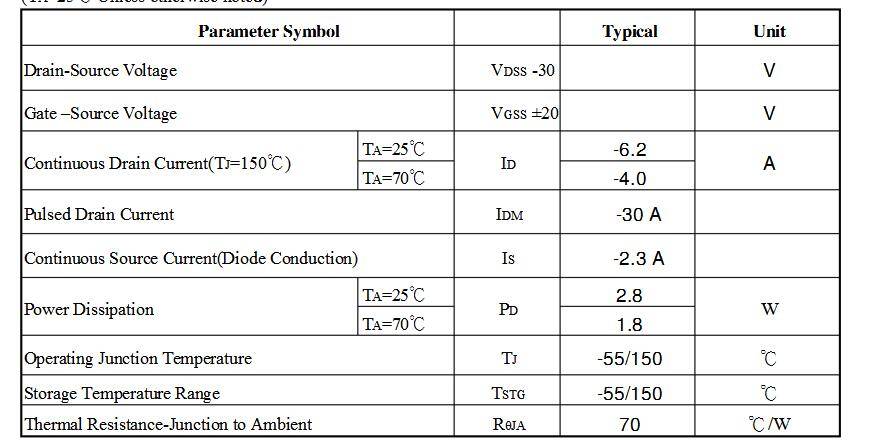

74HC4953最大额定参数

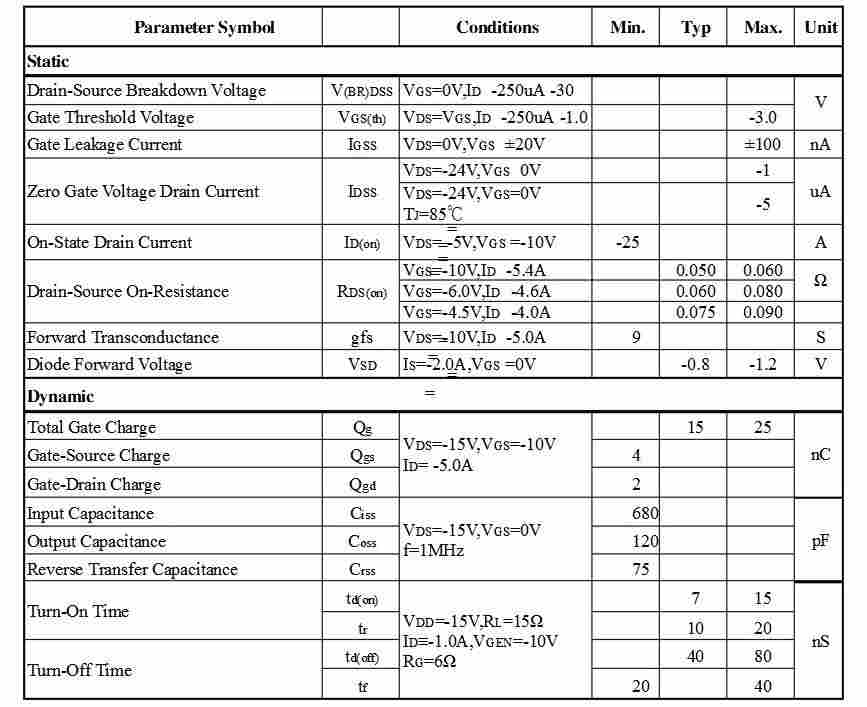

74HC4953电气特性

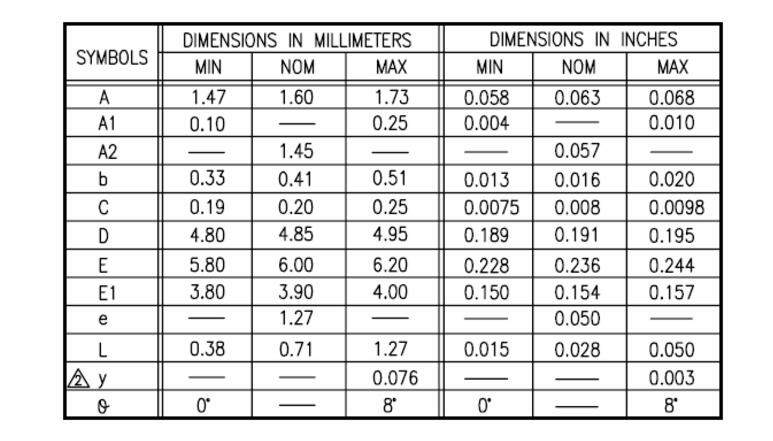

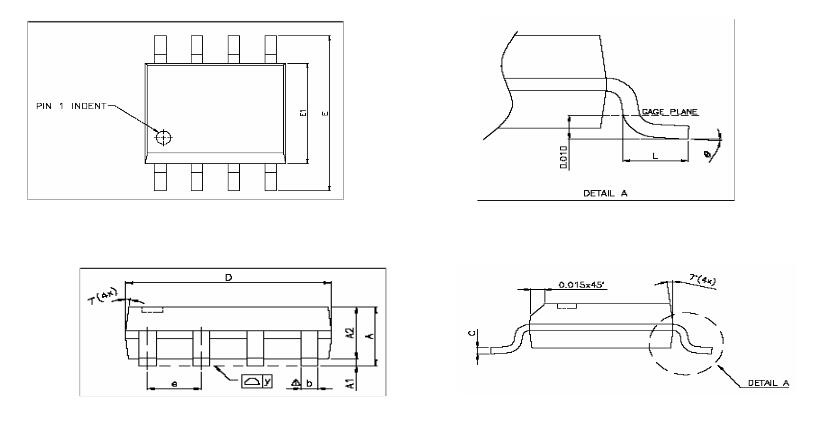

74HC4953封装
