本文首先介绍了74ls109引脚图及功能，其次阐述了74ls109功能表、极限值，最后介绍了74ls109推荐工作条件以及静态特性和动态特性，具体的跟随小编一起来了解一下。
74ls109为带预置和清除端的两组 J-K 触发器，共有 54/74109 和 54/74LS109 两种线路结构型式，其主要电特性的典型值如下：

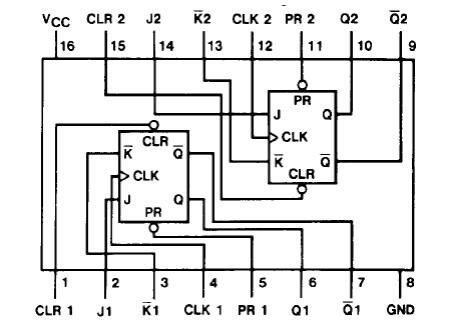

74ls109引脚图及功能
引脚功能：
CLK1、CLK2———— 时钟输入端
J1、J2、K1、K2——— 数据输入端
Q1、Q2、/Q1、/Q2—— 输出端
CLR1、CLR2————直接复位端（低电平有效）
PR1、PR2——————直接置位端（低电平有效）

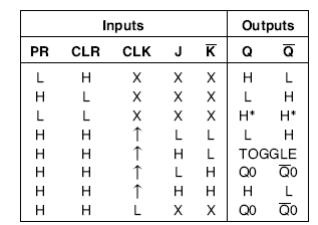

74ls109功能表
说明：H－高电平
L－低电平
X－任意
↑－低到高电平跳变
Q0－稳态输入建立前Q 的电平
/Q0－稳态输入建立前/Q 的电平
H*－不定
74ls109极限值
极限值电源电压————————————————7V
输入电压
54/74109—————————————–5.5V 54/
74LS109—————————————7V
工作环境温度
54×××—————————— －55～125℃
74×××————————————0～70℃
贮存温度————————————– －65～150℃

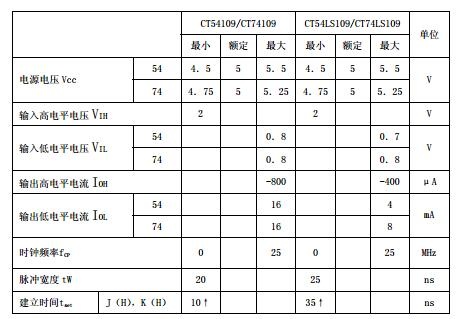

74ls109推荐工作条件

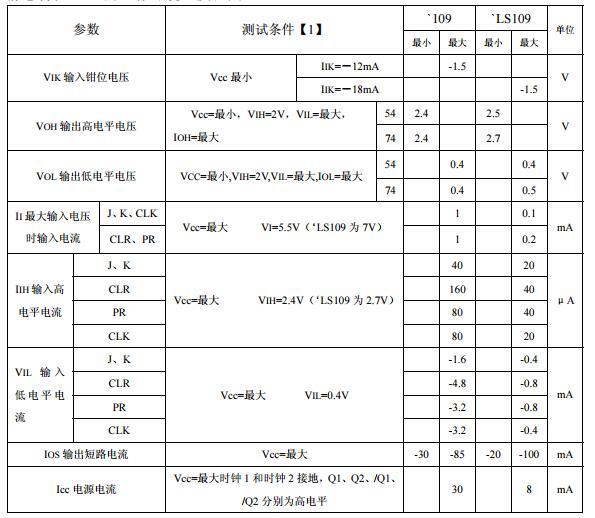

74ls109静态特性（TA 为工作环境温度范围）
测试条件中的“最大”和“最小”用推荐工作条件中的相应值

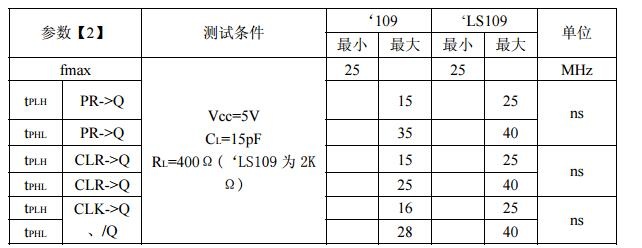

74ls109动态特性（TA＝25℃）
fmax－最大时钟频率
tPLH－输出由低到高电平传输延迟时间
tPHL－输出由高到低电平传输延迟时间
推荐下载：《74ls109中文资料》
