XD308H是一款18-600V超宽范围输入的非隔离高压降型AC-DC转换器电源芯片，可适应12-380VAC超宽电压输入（外部加整流滤波），最大输出持续电流可以达到500mA（峰值800mA），无音频噪音、发热低，内部集成全面完善的保护功能（短路保护，过载保护，输出过压保护、输出欠压保护，过热保护等）。该电源芯片以较低的BOM成本（外围元件数目极少）方便的实现宽电压高压降压小功率电源解决方案，广泛应用于非隔离型家电产品和工业产品等。
XD308H特性
典型待机功耗小于40mW；
输出最大持续电流500mA（峰值800mA），无音频噪音、发热低；
18-600VDC超宽输入电压，可适应12-380VAC超宽电压输入；•
全面的保护功能：
•过流保护（OCP）
•过温保护（OTP）
•过压保护（OVP）
SOP8贴片封装；

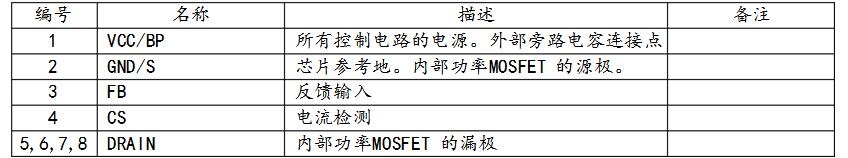

XD308H引脚及功能

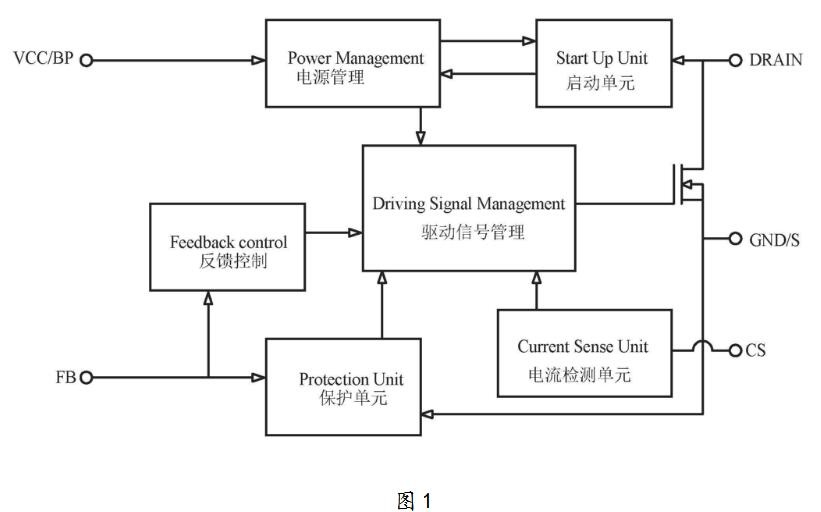

XD308H功能图框

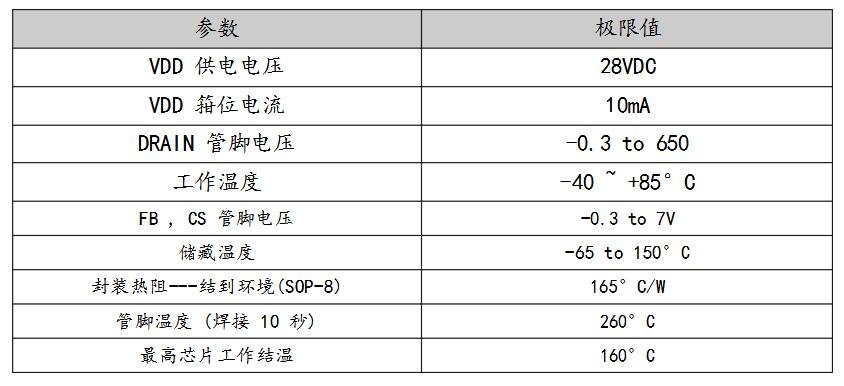

XD308H绝对最大额定值
XD308H推荐的工作条件

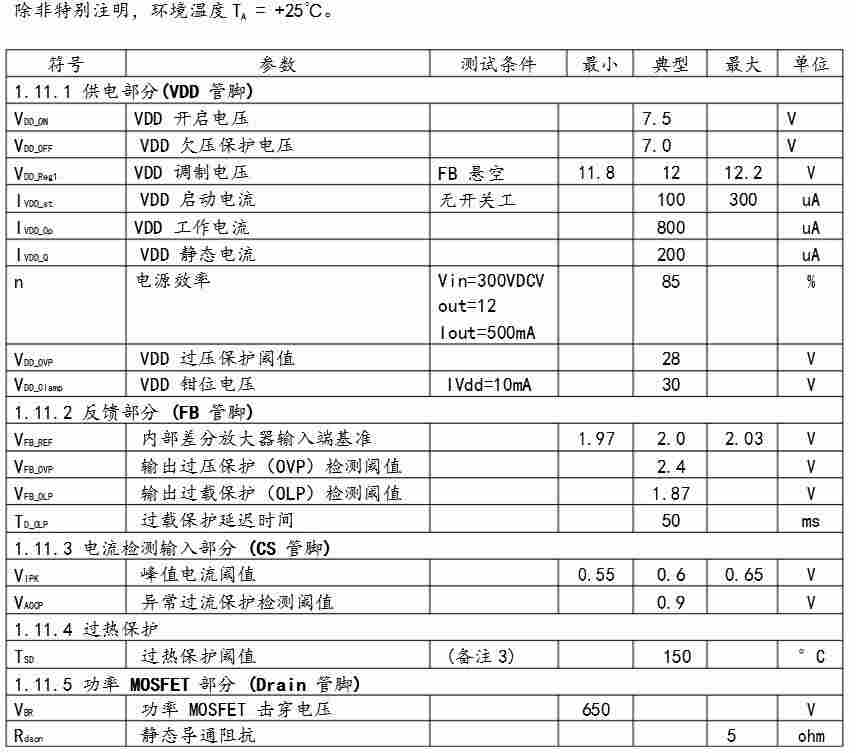

XD308H电气特性
